單體監測盒與電池組連接(電池?cái)?shù)量為12整數倍)
將單體電池檢測模塊的檢測線接入電池單體,連接示意如下:

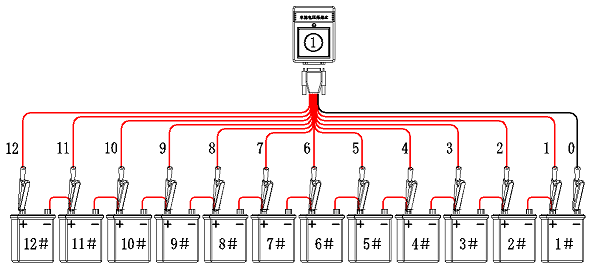

單體監測盒與電池組連接示意圖(從負極開始)

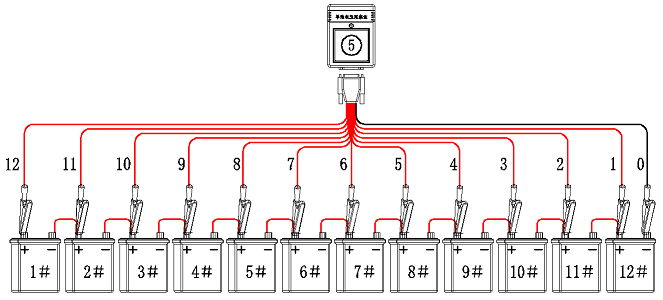

單體監測盒與電池組連接示意圖(從正極開始)
模塊連接線有12根紅線,1根黑線;按線的長短區分順序,黑線夾在第一個電池的負極,其他的按順序接在相應電池的負極上,確保按順序接好;(注意:不論電池是正極開始,還是負極開始,都只能按0號線接負級的方式進行連接,正負序通過軟件方法在顯示屏中進序顛倒)
模塊兼容2~12V電壓等級的蓄電池,且為模塊電源為內部取電,無需外接電源。如需測量其它電壓等級的電池,請咨詢我公司技術人員進行定制。
模塊電壓采集精度為±0.05%,分辯率為1mV。
4.4 單體監測盒與電池組連接(電池?cái)?shù)量不為12整數倍)
當電池?cái)?shù)量不為12的整數倍時,請將前12*N節電池按4.3的方法進行連接,再將剩下的不足12節電池按下圖進行連接:

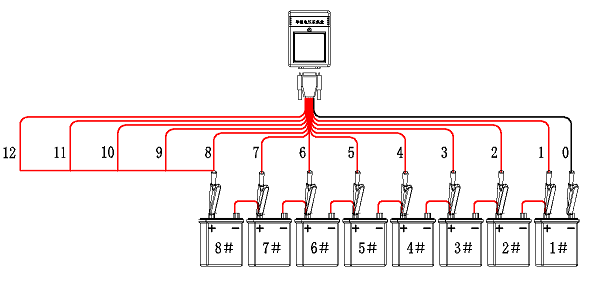

注意:將空余的測試端子與電池的最后一節電池正極進行短接,如下圖(以8組電池為例):
從負極開始的電池接線例子:
55節2V蓄電池組成的110V蓄電池組,電池連接和標識方式為:第1#電池的負為整組電池的負極(從負極開始),共需要5個采集盒。具體接線方法為:
第1個采集盒接第1#~12#蓄電池,0號線接1#電池的負;
第2個采集盒接第13#~24#蓄電池,0號線接13#電池的負;
第3個采集盒接第25#~36#蓄電池,0號線接25#電池的負;
第4個采集盒接第37#~48#蓄電池,0號線接37#電池的負;
第5個采集盒接第49#~55#蓄電池,0號線接49#電池的負,只接了7節電池,剩下的8~12號采集線全部插在第55節電池的正極上;
從正極開始的電池例子:
55節2V蓄電池組成的110V蓄電池組,電池連接和標識方式為:第1#電池的正為整組電池的正極(從正極開始),共需要5個采集盒。具體接線方法為:
第1個采集盒接第55#~44#蓄電池,0號線接55#電池的負;
第2個采集盒接第43#~32#蓄電池,0號線接43#電池的負;
第3個采集盒接第31#~20#蓄電池,0號線接31#電池的負;
第4個采集盒接第19#~8#蓄電池,0號線接19#電池的負;
第5個采集盒接第7#~1#蓄電池,0號線接19#電池的負,只接了7節電池,剩下的8~12號采集線全部插在第1節電池的正極上;
