全自動絕緣靴手套耐壓泄漏電流測試儀

一、產品概述

        絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具，DL408《電業安全工作規程》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。
儀器采用多路高壓泄流測量專利技術和紅外數據通訊技術，實現了安全測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。
       為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分?jǐn)鄬＠�技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

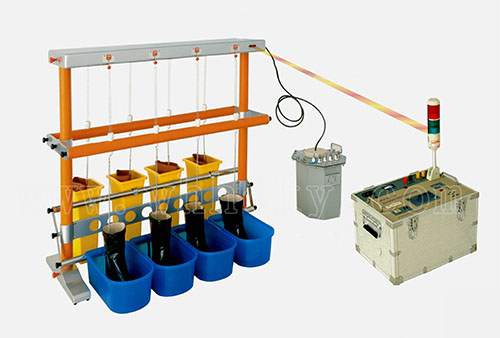

二、產品圖片



三、五項專利

● 高壓分?jǐn)鄼C(jī)構
● 多路泄漏電流測量
● 無紙化辦公
● 快速分?jǐn)嘌b置
● 紅外數據傳輸


四、三大特點

● 安全性：高電壓與控制臺完全隔離。
● 準確性：多路泄漏電流分別測量，紅外傳輸。
● 高效性：擊穿或過流試品，自動脫離，其他試品繼續試驗。



五、功能特點

●  同時進行8或16只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。
●  可選配絕緣桿支架進行耐壓試驗。
●  采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路
     高壓泄漏電流、試驗電壓、電流、計時時間等參數。
●  可測量試驗電壓、試驗變壓器一次電流等參數。
●  采用紅外通訊專利技術，使操作臺與高壓系統徹底隔離，確保試驗
     人員安全。
●  全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓
     速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自
     動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。
●  具有專用接地容器，便于操作。
●  每路試品均具備高壓分?jǐn)鄼C(jī)構，當任意一路擊穿時，該路試品將自
     動脫離高壓，不影響試驗的進行。
●  具有過壓、過流保護功能。
●  具有高壓危險警示燈顯示。
●  可保存60組試驗數據，具有高速打印機，現場打印數據。


六、技術參數

額定輸出電壓	50kV
額定容量	5kVA
輸出電壓量程	50.0 kV（250V）
電壓測量誤差	＜1%U+0.5%滿度 U：示值，Umax：量程。
輸入電流量程	25.0A
電流測量誤差	< 0.5%I+0.5%滿度




七、設備組成

●  全自動絕緣靴手套耐壓泄漏電流測試儀主機
●  絕緣靴手套耐壓泄漏電流測試臺
●  升壓變壓器
●  鋼珠、放電棒等附件
