直流大電流發生器原理介紹

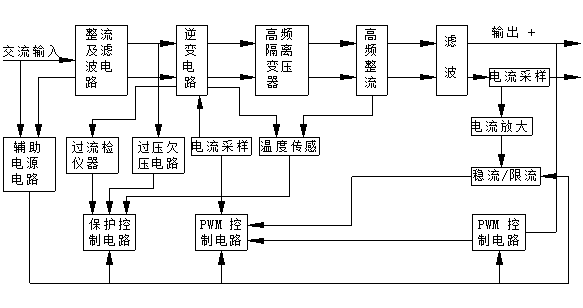

一、產品介紹

       5000A全自動電流發生器，采用PLC與威綸工控屏幕作為控制系統，實現的全自動大電流檢測設備。該發生器能夠?qū)崿F(xiàn)一路5000A電流輸出，并能將所采數據導出CSV文件，方便在電腦上進行分析處理。設備具有完善的保護措施，能夠?qū)崿F(xiàn)長時間無人職守測試。主要應用于斷路器的特性測試儀，母排的溫升實驗，互感器的變比電機試驗等。

二、產品圖片

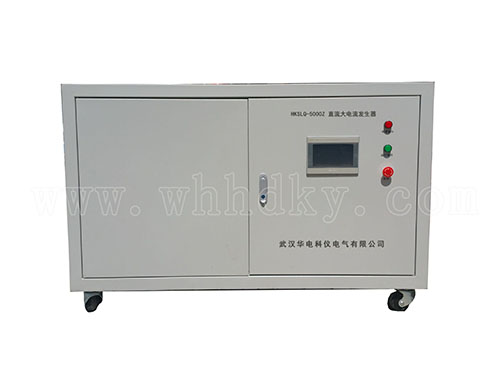

HKSLQ-5000Z直流電流發生器

三、主要特點

● 電流、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；
● 全中文界面，操作簡單明了，可適應多種應用場合；
● 全觸屏操作，操作直觀、快捷、易上手。
● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；
● 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；
● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失�。�；
● 試驗結果聲音辨別功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
● 暫停功能，自動控制時，此功能可做到在任意點實現電流升/降過程的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
● 試驗時間可任意設定，0秒 ~ 20小時
● 自動計時功能，自動控制時，自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
● 手動計時功能，手動控制時，計時器可手動啟動，當試驗時間到，設備自動回到零位；
● 手動控制模式，此模式類似于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作；
● 手動模式電流保持功能，當?shù)竭_(dá)某個電流值時，按下保持按鍵，電腦自動將電流控制在當前值。
● 帶停止/緊急按鈕，可手動復原；
● 電流升降速度智能控制，當電流接近目標電流時，升流速度會自動減慢；
● 數據導出功能，通過U盤可將設備數據存儲到電腦上進行進一步處理。
● 出現過流等故障時，保護即時，準確，可靠；
● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異�，F(xiàn)象。


三、主要技術參數





輸入電壓	三相AC380V±10%，50～60HZ
輸入電流	150A
輸入功率	60KVA
輸出功率	60KVA
輸出電壓	0～12V
輸出電流	DC:0～5000A
穩壓精度	≤±1%
穩流精度	≤±1%
額定效率	≥90%
功率因數	≤0.90
紋波系數	≥3%
輸出波形	直流
	2
操作環境	-15～40℃
存放溫度	-20～50℃
-絕緣電阻	輸入—輸出：≧5MΩ；
	輸入—機殼：≧5MΩ；
	輸出—機殼；≧5MΩ；
絕緣強度	輸入—輸出：AC1500V,10mA,1分鐘；
	輸入—機殼：AC1000V,10mA,1分鐘
絕緣等級	B級
防護等級	IP20
冷卻系統	水冷式
運行狀況	滿負荷24小時運行
保護模式	過熱、過流、故障、保護提示
外型尺寸
重量
