HKLH-10Y-15-150型六氟化硫氣體回收充放裝置廠家|SF6回收充放裝

一、HKLH-10Y-15-150型六氟化硫氣體回收充放裝置概述

       SF₆氣體回收凈化充放裝置是用于SF₆氣體絕緣電器設備的制造廠，使用運行科研等部門, 對各種電器設備進行抽真空，對電器設備充入SF₆氣體，并從使用或試驗的電器中回收SF₆氣體,同時進行凈化處理壓縮貯存到貯罐。
回收裝置適用SF₆電器及GIS組合電器等。
該裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置由回收系統、充氣系統、抽真空系統、凈化系統、氣體貯存系統組成，具有如下主要功能：
1、對裝置本機以及電器設備抽真空和真空度的測量；
2、對電器設備中的氣體進行回收；
3、對回收和回充的SF₆氣體進行干燥、凈化處理；
4、對SF₆電器進行充氣；
5、對電器中SF₆氣體進行壓縮貯存、灌瓶。

二、HKLH-10Y-15-150型六氟化硫氣體回收充放裝置工作流程說明

1、SF₆氣體的回收


當SF₆從一個氣室中抽出時，氣體便自動地流經凈化過濾器，通過SF₆壓縮機壓縮冷卻，可以氣態也可以在一定高壓下以液態形式儲入SF₆貯罐。（見圖1）

2、SF₆開關抽真空


使用真空泵把電器開關中的氣體可以抽除，真空泵的出口通向大氣。（見圖2）
3、充氣
經凈化和干燥的SF₆從貯罐充回到已抽成真空的氣室中，直到氣室內壓力達到設定的工作壓力。上述工作分兩個步驟進行：

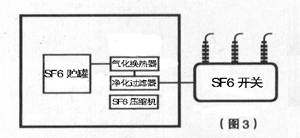

1、借助SF₆貯罐壓力使氣體流向SF₆開關，直至達到預定的充氣壓力。（見圖3）
2、當SF₆貯罐壓力與SF₆開關壓力平衡時，再采用壓縮機進行加壓充氣，直至達到預定充氣壓力。（見圖4）

三、HKLH-10Y-15-150型六氟化硫氣體回收充放裝置主要組成部件及其優點：

（1）設計先進，功能齊全，結構合理，操作簡潔明了。
（2）壓縮系統：采用SF6封閉壓縮機，無泄漏。
（3）抽真空系統采用雙級旋片式真空泵，在系統中設有自動防止返回油裝置。
（4）凈化系統采用日本CKD公司原理過濾器，過濾器采用電加熱及內裝高效吸附劑，凈化效果更顯著(無需頻繁更換吸附劑)。
（5）裝置電氣系統三相電源自動確認、斷相自動保護。
（6）裝置控制系統采用最新技術的SF6專用閥門
（7）貯存系統按用戶要求配150KG貯液罐。并可直接灌氣瓶。
（8）設備采用移動式，。

四、HKLH-10Y-15-150型六氟化硫氣體回收充放裝置主要技術性能指標

（1）型式：移動式、制冷式
（2）工作原理
        a、使用壓縮機壓力—冷凍液化SF₆氣體。
        b、干燥器輔助氣體回收和回充。
        c、充氣時經緩沖氣化充入（可加熱）。
（3）工作環境溫度：  -10℃（-30可選）--- +40℃
（4）主要性能及技術參數
        1、裝置極限真空度＜10Pa　　

       2、裝置抽真空速率55m3/h  (真空泵極限真空度小于0.06Pa)

       3、裝置充氣初壓力＜133 Pa

       4、裝置充氣終壓力≤0.8M Pa

       5、裝置充氣速率＞6m³/h

       6、裝置回收初壓力≤0.8M Pa　

       7、裝置回收終壓力＜-0.053MPa

       8、裝置回收壓縮機速率10m³/h

       9、裝置年泄漏率＜1%

       10、裝置貯罐最高設計壓力4M Pa

       11、貯罐容積150KG

       12、貯存方式：液態

       13、噪聲≤75dB聲壓級

       14、干燥過濾器再生方式：真空再生加熱活化處理

       15、電源：交流三相220V/380V±10%、50HZ

       16、裝置總功率＜13KW

       17、凈化：微水60PPm，油份5PPm，雜質≤1微米100%過濾

五、HKLH-10Y-15-150型六氟化硫氣體回收充放裝置的主要組成部件及功能

  裝置的主要功能件有壓縮機、真空泵、制冷系統、干燥過濾再生器、加熱器、凈化器、過濾器、管道、閥門、儀表、電氣控制以及結構件，框架面板、走輪和貯罐等。

六、HKLH-10Y-15-150型六氟化硫氣體回收充放裝置主要部件配置參數如下：

1、SF6壓縮機：法國美優樂封閉壓縮機

       a：理論排氣量：10m3/h

       b：最大排氣壓力：2.5Mpa

       c：最小吸氣壓力：53Kpa

       d：最大吸氣壓力：0.35~0.8 Mpa

       e：功率：3KW

       f：電源：380V  50HZ
2、抽真空系統采用雙級旋片 2X-15

       a：真空泵采用風冷式可長期運行

       b：抽真空速率55m3/h

       c：極限真空度0.06pa

       d：功率3KW
3、制冷系統：國產壓縮機
4、過濾系統（凈化系統：采用過濾器雙級過濾，真空活化自再生處理）
5、SF6閥門：球閥   DN15  SF6專用
6、壓力表、真空表：上海儀川 壓力表、上海熱偶數顯真空計
7、裝置保修一年，終身維護

七、HKLH-10Y-15-150型六氟化硫氣體回收充放裝置的配套范圍：

1、裝置1臺
2、貯罐1只（內置）
3、真空計1臺（裝于主機）
4、高壓管2根
5、裝置隨帶的附件和易損件一套

八、HKLH-10Y-15-150型六氟化硫氣體回收充放裝置文件：

1、裝置使用說明書
2、合格證
3、產品檢驗報告

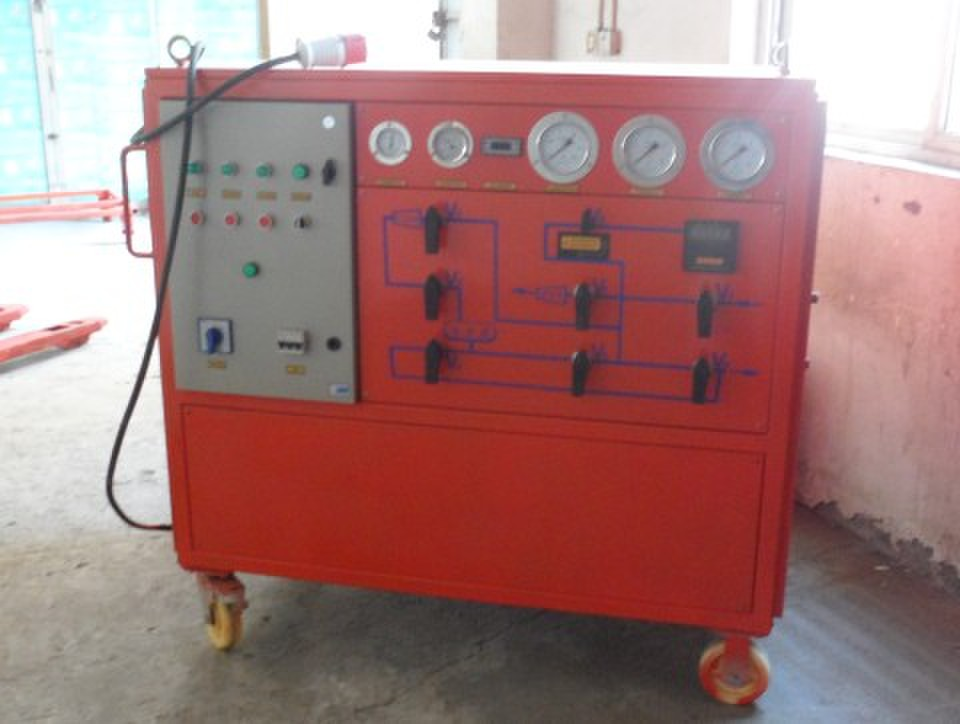

4、裝箱清單九、外觀參考圖片
