一、簡介
       HDKZG系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。

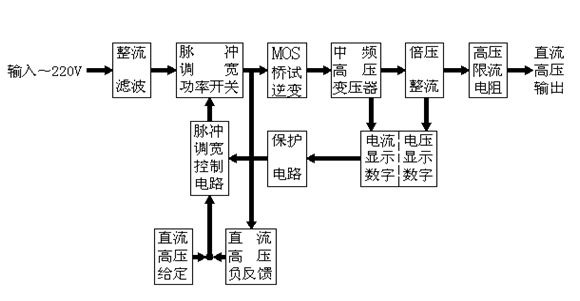

二、工作原理框圖

三、主要技術參數特點
1．技術特點：
●機箱采用鋁合金機箱。
●采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
●采用電壓大反饋，輸出電壓穩定度高，紋波系數≤0.5%。
●全量程平滑調壓，電壓調節精度好，調節精度≤1%，穩定度≤1.5%，電壓誤差±（1.5%±2個字），電流誤差±（1.5%±2個字）。
●升壓電位器零起升壓。
● 0.75U_DC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（1.5%±2個字）。
●過壓保護采用拔碼設定，一目了然，誤差±1%。
●倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
● HDKZG產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
2．技術參數：


規格 技術參數	120/5	200/2	200/3	200/5	300/2	300/5
額定電壓(kV)	120	200	200	200	300	300
額定電流(mA)	5	2	3	5	2	5
額定功率(W)	600	400	600	1000	600	1500
機箱重量	4.5	5.5	6.0	6.5	6.5	7.5
倍壓重量	6.0	8.7	9	9	11	11.5
倍壓高度	870	970	970	970	1250	1250
電壓測量精度	數顯表 ±(1.5%讀數±2個字)
電流測量精度	數顯表 ±(1.5%讀數±2個字)
波紋系數	≤0.5%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.25倍額定電流
電源	單相交流50HZ  220V±10%
工作方式	間斷使用30分鐘
	一次連續時間最長為10分鐘,
工作環境	溫度：-10~40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
帶電容 負荷能力	被試品電容量無限制
	可用1.5倍的額定電流充電
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤1.0%） 最適合氧化鋅避雷器試驗
	過壓保護采用撥置，一目了然
	立臥兩用型國際標準機箱，方便現場



注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.
四、產品功能說明

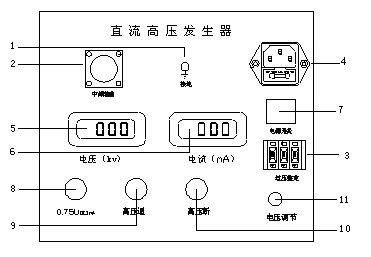

（1）．控制箱面板示意圖

1．控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。
2．中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位,拆線時只需逆時針轉動電纜插頭。
3．過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。
4．電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)
5．?dāng)?shù)顯電壓表：數字顯示直流高壓輸出電壓。
6．?dāng)?shù)顯電流表：數字顯示直流高壓輸出電流。
7．電源開關：向前按下，電源接通，紅燈亮。反之為關斷。
8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮?xí)r有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75%，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。
9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。
10．紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。
11．電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。

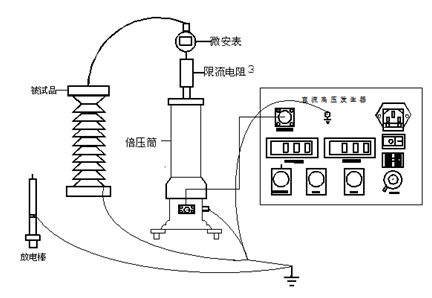

（2）．倍壓筒示意圖
