漏電保護器測試儀測量方法與步驟

一、產品概述

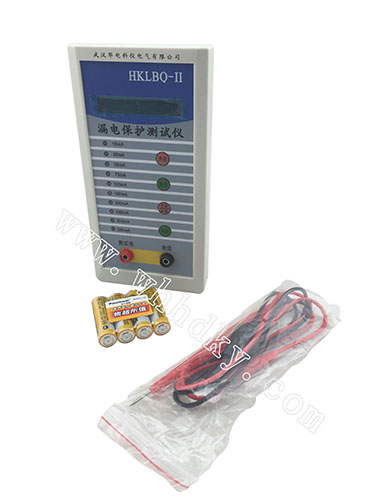

漏電保護器測試儀主要用于測試漏電保護器的漏電動作電流、漏電不動作電流以及漏電動作時間，測試電流為0-500mA分為十檔，時間測試范圍0-799ms，16位字符型藍屏液晶顯示，該測試儀為手持式，體積小，重量輕，便于攜帶，是各種漏電保護器現場或室內檢測的最佳測試儀表。

二、技術參數
1、額定電壓：AC220V
2、測試線電壓：AC250V以下
3、漏電電流分檔：15、30、50、75、100、150、200、250、300、500mA  共十檔
4、測試漏電動作時間范圍：0-799ms
5、漏電電流精度：1級
6、動作時間顯示精度：0.5級
 7、使用環境溫度：0℃—40℃
8、使用環境相對濕度：＜85%
9、外形尺寸：195（長）×101（寬）×42（深）
三、測量方法與步驟：
將被測漏電保護器的負載引線拆開，以防損壞負載側電器
1、按下“開/關”右上方的紅色按鈕接通本儀表`工作的電源，左上方的15mA紅色指示燈發亮，正上方的液晶屏顯示MANUAL   000ms（注：MANUAL=手動）。
2、查看被測試漏電開關銘牌上標定值（一般戶內型單相二線式的漏電保護器的額定動作電流=30mA，額定不動作電流=15mA，分斷時間≤0.1S(即≤100mS)。
3、點壓“換檔”按鈕，左側豎行一排10個紅色指示燈從上到下循環點亮，調到如上述的30mA檔，即對應的紅燈閃亮。
4、將測試表棒的紅色插頭插入“測試線”的紅色座內，黑色插頭插入“地線”的黑色座內，黑色插頭線的另外一頭是黑色的鱷魚夾，將其夾到被測試的漏電保護器旁的地線樁上。
5、將測試表棒的紅色插頭線另外一頭的表筆去碰觸漏電保護器的下樁頭對應的火線（220V），此時，正常的漏電保護器會跳閘分斷，此時正上方的液晶屏顯示“MANUAL   xxxms（注：MANUAL=手動，xxx為被測漏電保護器的分斷時間值），如不跳閘，液晶屏則會顯示“MANUAL   fauat（fauat=失效）
6、檢查所測數據是否符合銘牌上所規定的值。
7、按下“復位”綠色按鈕，儀表數據歸零，進入開機原始狀態，為下一次測試做好準備，如要連續測試，重復上述1-7項。
四、自動檢測
    本儀表設有“手動/自動”切換按鈕，正上方的液晶屏顯示“AUTO    000ms（注：AUTO=自動）即為自動檢測狀態，當用“換檔”按鈕選定的額定動作值測試時，如不能跳閘，1秒鐘后會自動將測試值加大一檔連續測試，直到漏電保護器跳閘分斷，此時左側豎排的紅色燈亮所對應的檔位就是實際的漏電動作電流值，正上方的液晶屏顯示“AUTO    xxxms（xxx即為對應電流檔位的動作時間值）。
五、使用注意事項
1、“測試線”和“地線”一定不能接錯，紅對紅接200V（火線），黑對黑接地樁，有時接地樁松動（接地不良）也會造成測試失敗，請注意辨別！
2、打開“開/關”按鈕時，如發現指示燈較暗、液晶屏無顯示,可能是電池不足引起的，可在本儀表反面用十字起子卸下電池后蓋，更換相同型號的電池。
3、在使用、攜帶過程中，應輕拿輕放，不受強烈的顛簸，振動，摔撞，并應防止化學反應物的侵蝕。
