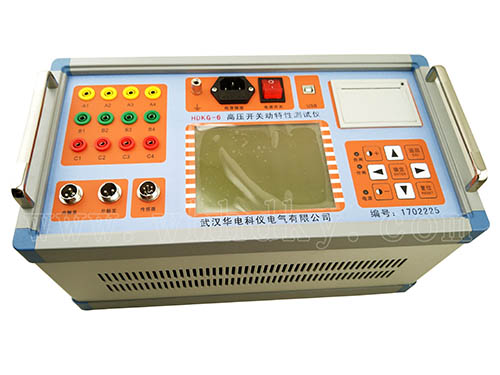

高壓開關動特性測試儀技術參數及產品介紹

一、HDKG-6斷路器動特性測試儀技術參數

1.使用環境

輸入電源  220V±10%  50Hz±10%         大氣壓力  86～106kpa
溫    度  －10～40℃                   濕    度  ≦80%RH

2.安全性能

絕緣電阻  ＞2MΩ
介電強度  電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

3.基本參數

時    間： 量程   25000.0ms          最小分辯率0.1ms
　　　     誤差   ① 250   ms檔位        0.1ms±1個字
② 2500  ms檔位        0.1ms±1個字
　　　　      　  ③ 25000 ms檔位          1ms±1個字
合閘電阻：量程  1600歐     分辨率：1歐
速    度： 量程　 20.00m/s             分辯率0.01m/s
           誤差　 ① 0-2m/s以內       ±0.1m/s±1個字
                  ②  2m/s以上        ±0.2m/s±1個字

	量 程	分辯率	誤 差
真空斷路器	50.0mm	0.1mm	0.1±1個字
SF6斷路器	300.0mm	1mm
少油斷路器	600.0mm

行    程：



電    流： 量程 20.00A               分辯率0.01A
輸出電源： DC0～300V數字可調/20A（瞬時工作），分辨率1V。
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重　　量： 9kg
  二、HDKG-6斷路器動特性測試儀性能特點

1.性  能

• 時    間：6個斷口的固有分、合閘時間，同相同期、相間同期。
• 重 合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、

 二合時間、金短時間、無電流時間值。

• 彈    跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;

每斷口的分閘反彈幅值。

• 速    度：剛分、剛合速度，最大速度，時間－行程特性曲線。
• 行    程：總行程，開距，超行程，過沖行程，反彈幅值。
• 電    流：分、合閘線圈的分、合閘電流值、電流波形圖。
• 動作電壓：機內提供DC0～300V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

2.特  點

21. 適用于國內外生產的所有型號的SF₆開關、GIS組合電器、真空開關、油開關的機械特性試驗。
21. 超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
21. 通用測速傳感器(選配)，直線行程速度傳感器，旋轉測速傳感器，安裝極為方便、簡捷。
21. 開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
21. 主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
21. 主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
21. 中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
21. 儀器配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

三、術語定義

• 分（合）閘時間：分（合）閘線圈上電作為計時起點，到動、靜觸頭剛分（合）時間。
• 同相同期：同相之中，分（合）閘時間最大與最小之差。
• 相間同期：三相之中，分（合）閘時間最大與最小之差。
• 平均速度：分（合）閘過程中，動觸頭總行程的前、后各去掉10%,

              取中間80%，動觸頭運動的行程與時間之比。

• 最大速度：分（合）閘過程中，動觸頭開始運動后，取動觸頭運動每10ms為一個計速單位，直至動觸頭運動停止，得到若干個速度單元值，其中最大的單元速度值即為分（合）閘最大速度。
• 剛分（合）速度：根據被測開關的制造廠不同，開關型號不同，各制造廠定義了不同的剛分、剛合速度，本測試儀將各種不同的定義部分列入其中，供用戶自己選擇。

四、相關產品推薦
HDKG-6斷路器動特性測試儀：http://kcj88.com/products/dlqjc/201902310.html
HDKG-8高壓開關動特性測試儀：http://kcj88.com/products/dlqjc/201902311.html
HDKG-10B高壓開關機械特性測試儀：http://kcj88.com/products/dlqjc/201902290.html
更多訪問：http://kcj88.com
五、HDKG-6斷路器動特性測試儀報價
         HDKG-6斷路器動特性測試儀是我公司自主研發生產的產品，同時還配備完善的技術培訓指導與售后維修服務。您可以點擊左側咨詢按鈕向我們咨詢，或者撥打“027-88933327或者13163274270”，我們會竭誠為您提供最優質的服務。
