漏電開關試驗按鈕原理

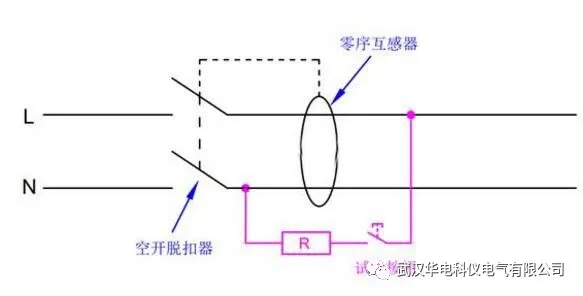

我們來看一下漏電開關試驗按鈕原理：



   當開關閉合時，通過零序互感器的火線和中性線電流大小相等、方向相反，它們的矢量和為零，零序互感器不能感應出電流，空開脫扣器不動作。

   當我們按一下試驗按鈕時，火線有一部分電流繞過零序電流互感器，通過試驗按鈕和限流電阻R流向中性線。此時通過零序互感器的火線和中性線電流大小不相等，零序互感器感應出電流，驅動空開脫扣器跳閘。

    所以從上面分析可知，漏電開關短路跳閘是因為空開內的電磁脫扣器作用而跳閘；而按一下漏電開關試驗按鈕跳閘，是利用零序互感器驅動脫扣器裝置而跳閘。兩者的跳閘機制完全不一樣。
