大電流發生器操作步驟圖解|大電流升流器操作注意事項

   一、HKSLQ-1000A大電流發生器名稱和分類

（1）名稱：HKSLQ-1000A 大電流發生器。
（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。
（3）輸入 交流50Hz ， 220V。
（4）輸出單相0—1000.00A交流電流；電流可平滑平穩連續可調，精度高于0.1級；
         輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系
         數小于0.3%。
（5）輸出電流方式：真有效值連續可調；
（6）輸出波形：標準正弦波 ；
（7）輸出開口電壓：6V.
（8）電流精度 ：各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高；
（9）電流穩定度：0.1%；
（10）電流波形失真：THD 1%  ；
（11）保護設置：過流、過壓；
（12）可測被測元件的電流動作時間，并可同步記錄鎖定動作時間。常開、常閉觸點自動判別。
（13）測時范圍：0. 0001S---9999.9999S，精度：0. 0001S
（14）功率：6000VA

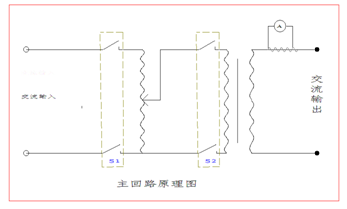

   二、HKSLQ-1000A大電流發生器工作原理

1.原理框圖（略）

2.工作原理
(1)儀器測量線路包括一路電流測量回路和一路電流測量回路。（可按要求增加電壓測試）可擴展伏安特性功能。
(2)電流測量回路包括微電流零阻抗CT、程控放大電路和采樣電路。
(3)電壓測量回路包括PT隔離信號采集電路，程控放大電路和采樣電路。
(4)由32位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。

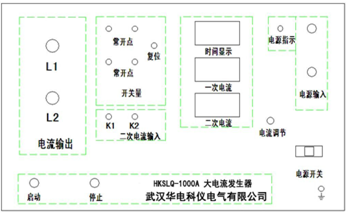

   三、HKSLQ-1000A大電流發生器面板說明



1.   電源開關：按下開關電流表及控制電路開始工作
2.   啟   動：主回路電源接通，“L1、L2”有電流輸出
3.   停   止：主回路電源斷開，“L1、L2”無電流輸出
4. 電流調節：開始試驗后調節旋鈕從“L1、L2”端輸出電流
5. 時間顯示：監視動作節點動作時間
6. 一次電流：監視“L1、L2”端輸出電流值
7. 二次電流：監視“K1、K2”端輸入電流值
8. 鎖定功能：一次電流，二次電流變比鎖定/實時檢測切換
9. 標準232： 通訊接口



   四、HKSLQ-1000A大電流發生器操作說明

一）熱繼電器檢測
1、電源接通前，應先斷開“電源開關”，并將“電流調節”手柄逆時針調回零位。
2、電源輸入端接上AC220V電壓，然后將“電流輸出”端子“L1、L2”及“開關量”端子用專用測試線連至被測繼電器、開關或斷路器的常開、常閉接點，彈起內啟開關（注：在試驗常開點時，應將“常閉點”端子用測試線短接起來，否則，本儀器不會啟動，將無法進行試驗。）
3、連接完畢后，合上“電源開關”，并按下“啟動”按鈕，順時針慢慢調節“電流調節”手柄，即可從“電流輸出”端輸出電流，調節到繼電器動作，這時“一次電流”表顯示的電流值就是繼電器的動作電流，實驗結束后按下“停止”按鈕。
4、時間的檢測：如過載電流為100A，調出100A后，按下“停止”開關，按下“復位”按鈕，再次按下“啟動”按鈕，接點動作，輸出停止，此時“時間顯示”上的數值就是被測試設備的動作時間（實驗接線如圖2）。
二）空氣開關檢測（無輔助觸點類電氣配件的檢測）
1、電源接通前，應先斷開“電源開關”，并將“電流調節”手柄逆時針調回零位。
2、電源輸入端接上AC220V電壓，然后將“電流輸出”端子“L1、L2”及“開關量”端子用專用測試線連至被測繼電器、開關或斷路器的常開、常閉接點，按起內啟開關
3、連接完畢后，合上“電源開關”，并按下“啟動”按鈕，順時針慢慢調節“電流調節”手柄，即可從“電流輸出”端輸出電流，調節到繼電器動作，這時“一次電流”表顯示的電流值就是繼電器的動作電流，實驗結束后按下“停止”按鈕。
4、時間的檢測：如過載電流為100A，調出100A后，按下“停止”開關，按下“復位”按鈕，再次按下“啟動”按鈕，接點動作，輸出停止，此時“時間顯示”上的數值就是被測試設備的動作時間（實驗接線如圖2）。
三）、一次通流，互感器變比、極性檢測：
1、電源線接通前，首先將“電流調節”手柄逆時針調至零位。常閉接點用短接線連接。
電流輸出端“L1、L2”接至被測電流互感器一次側，在被測電流互感器二次側連接到設備的“K1、K2”即可。

1. 電源接通，合上“電源開關”按下“啟動”按鈕，順時針轉動“電流調節”手柄，調出需要的輸出電流，即可對被測設備進行特性試驗（“一次電流”顯示此時輸出到互感器一次側的電流值、“二次電流”顯示此時互感器二次側的輸出電流，按下“鎖定”按鈕，變比自動計算并顯示在屏上，松開“鎖定”按鈕，實時顯示當前電流值。
2. 極性用指示燈顯示，L1與K1同極性時（左側+燈亮） L1與K2反極性時（右側-燈亮）

  4、實驗結束后按下“停止”按鈕，斷開“電源開關”,將輸出旋鈕轉到最左側“0”位。


   五、HKSLQ-1000A大電流發生器安全注意事項

（1）為了操作人員及儀器的安全，確保儀器接地良好。
（2）試驗準備時最先接好地線，工作完畢時，最后拆除接地線。
（3）接入儀器的電源要求能承受30A電流沖擊。
（4）儀器與試品連接時,注意檢查各個接線是否錯誤,以免因接線錯誤造成設備損壞。
（5）設定過流保護的電流值最大應不超過儀器額定輸出電流值。
（6）在通電情況下，不得插拔任何接線。


   六、HKSLQ-1000A大電流發生器運輸與保養

1.運輸
本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。
2.儲存
儀器應儲存在環境溫度-40℃～60℃，相對濕度不超過85%，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。
3.防潮
在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。
4.防曝曬
儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬,不可以放在特潮濕的倉庫.


   七、HKSLQ-1000A大電流發生器隨機附件

1.電源線                    一套
2.使用說明書             一份
3.合格證                   一份
4、保修卡                 一份


   八、HKSLQ-1000A大電流發生器質量保證與售后服務

1.本儀器嚴格按照國家標準和企業標準制造，生產過程嚴格執行IBSO9000標準，確保儀器質量。
2.本儀器享有1年的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。
3.本儀器實行三包。
4.在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。
5.如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：上門維修指導，或返廠維修。

   九、HKSLQ-1000A大電流發生器廠家簡介及報價咨詢

          武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于耐壓升流設備的設計，研發，生產，銷售以及服務。是一家該系列產品專業廠家。
          HKSLQ-1000A大電流發生器是我公司最新研發產品，您可以點擊右側“在線咨詢”，我們的在線客服會給您報價信息，或者您也可以直接撥打我公司銷售熱線：027-88933327  或  13163274270（售后服務）
