智能超聲波綜合巡檢儀查找定位局部放電故障

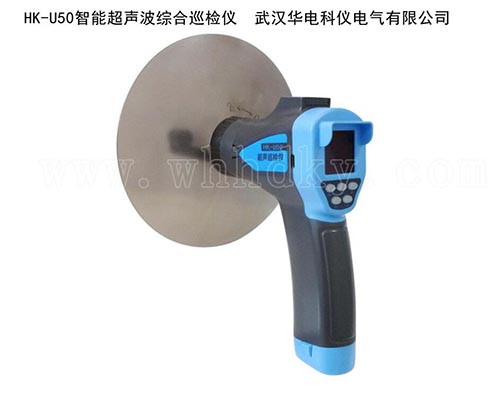

一、HK-U50智能超聲波綜合巡檢儀概述
       HK-U50智能超聲波綜合巡檢儀（以下簡稱“巡檢儀”）采用精密傳感器，采集伴隨局部放電所產生的超聲信號、暫態地電波信號，經處理分析后以音頻和幅值曲線形式輸出，從而實現對局部放電故障的查找定位。分析主機自帶物聯網檢測平臺，在此平臺上可對檢測結果進行管理分析出具報告等操作，同時可與云分析平臺進行互聯，可方便的進行數據的遠程分析、管理、共享等操作。
二、應用領域

電網             發電          軌道交通
采礦          科研單位         大型工廠
變電站內或輸配電線路上的各類刀閘、開關柜、絕緣子、變壓器、避雷器、電纜接頭、金具等非密閉電氣設備由于異物、氧化、松動、污染、老化、潮濕等原因?qū)е碌木植糠烹姟?br />
三、HK-U50智能超聲波綜合巡檢儀主要參數

技術參數
超聲檢測	0~+60dBuV 分辨率：0.1dB 誤差：±1dB 傳感器靈敏度：-65 dB 傳感器中心頻率：40kHz
TEV檢測	測量范圍：0 ~60 dBmV 帶寬：3~80MHz 分辨率：0.1dBmV 誤差：±1dBmV
信息輸出	顯示屏	1.46寸128×128全彩OLED 10.8寸IPS觸摸屏
	耳機接口	3.5mm插孔 標配16Ω降噪耳機
	藍牙	V4.2 EDR
	USB Type-c接口	U盤 標配容量16G(請使用配套的U盤)
顯示模式	脈沖計數、均值、均值超限、峰值、漸變圖
存儲模式	數據TXT；音頻WAV
使用條件	環境溫度	-20～+50℃
	相對濕度	≤90％ RH
外觀參數	體 積	230*240*180（mm）
	重 量	檢測機0.4kg 分析主機0.48kg
溫濕度	溫度：-40～100℃ ±2℃ 濕度：0～100%RH ±4.5%RH
存儲容量	16GByte U盤；最少可儲存達14k組數據
電源	電池供電：鋰電池 工作時間：約5小時

四、HK-U50智能超聲波綜合巡檢儀組成

部件名稱	圖片	功能/參數
手持 檢測機		從探測器接收超聲波信號，經處理分析后以音頻和幅值曲線形式輸出；支持輸出方式：顯示屏/耳機/U盤/藍牙
分析主機		三防工業平板電腦；實時接收數據；實現數據的顯示/匯總/保存/上傳
TEV傳感器		該傳感器集成短距超聲傳感器可同時實現超聲與TEV的檢測
耳機		高性能隔音耳機，便于檢測人員收聽到超聲波，防止外界聲音對檢測人員的干擾
U盤		提供 16GB存儲卡，存儲相關數據（由于協議的差異，請勿使用本巡檢儀配套外的U盤）
充電器		額定輸入電壓： 交流100V～240V，50Hz 額定輸出電壓： DC5V-2.4A/DC5V-3A 雙口輸出，支持手持檢測機和分析主機同時充電（本巡檢儀請勿使用其它充電器）
備用電池		可以直接替換手持檢測機電池
充電座		請使用配套的充電器 可以同時對兩塊電池充電
云平臺		在聯網狀態下，可上傳至云端，呈現出區域預測、故障走勢、地圖查詢等信息。

五、配套供應

標配	選配
檢測主機	TEV傳感器
U盤	分析主機
耳機	通用超聲傳感器
充電器	遠距離超聲傳感器
充電座	2節備用電池


六、HK-U50智能超聲波綜合巡檢儀特點

1. 具備藍牙、WiFi通信功能，能夠與手機、平板電腦連接，在現場實時高效完成檢測并能夠根據檢測情況出具報告；
2. 存儲功能強大，能夠保證數據的完整性；
3. 具有Type-C接口，兼容手機等電子設備接口充電、存儲等，方便快捷；
4. 電池使用時間長達5小時，并配備兩塊備用電池，滿足長時間現場測試；同時配備有專業的充電插座，方便快捷；
5. 具有漸變色圖譜顯示功能，易于發現相關故障并報警，辨識度高；
6. 在泛在物聯網的大前提下，研發出云平臺分析軟件，能夠便于數據的統一管理，統一分析。

七、HK-U50智能超聲波綜合巡檢儀相關產品推薦：
HK-U50智能超聲波綜合巡檢儀：http://kcj88.com/products/SF6/2019021823.html
HK-U70遠程超聲波巡線儀：http://kcj88.com/products/blqjc/2019021503.html
HDKY-9001B遠程超聲波巡線儀：http://kcj88.com/products/blqjc/201902507.html
八、HK-U50智能超聲波綜合巡檢儀報價：
    HK-U50智能超聲波綜合巡檢儀是我公司（華電科儀）自主研發生產的產品，同時還配備完善的技術培訓指導與售后維修服務。產品具體詳情或價格您可以點擊左側或右側咨詢按鈕向我們咨詢，或者撥打“027-88933327或者13163274270”，我們會竭誠為您提供最優質的服務。
