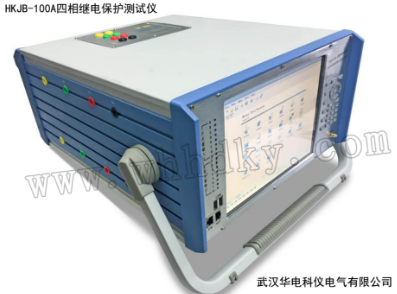

HKJB-100A 四相繼電保護測試儀


一、HKJB-100A 四相繼電保護測試儀產品概述
通用試驗（電流電壓）
提供手動調節、自動遞變、任意控制多種調節方式；提供向量圖、相分量、相間量、序分量多種呈現方式，自動轉換；
狀態序列
支持短路計算，提供多種狀態切換方式組合；
定值校驗
支持零序、負序、過流/速斷、距離、工頻變化量等分段定值連續測試；
差動保護
可對變壓器、母差、發電機、發變組的啟動/速斷電流、比例制動曲線（斜率、拐點）、諧波制動系數進行定值驗證或可視化動態圖形掃描；
諧波試驗
可疊加直流分量、2~20 次諧波，支持諧波手動調節和自動遞變輸出測試；
低周減載
可對動作值/時間、df/dt 滑差閉鎖值、dv/dt 滑差閉鎖值、低電壓/電流閉鎖值進行測試；
同期試驗
可對動作值/時間、導前角/時間、調壓/調頻脈寬、電氣零點等進行測試；
系統振蕩
可模擬旋轉/搖擺振蕩，可模擬加/減速失步，可模擬疊加故障進行測試；
整組聯動
可對保護出口、重合、加速出口時間進行測試，可設置故障轉換及轉換時刻；
阻抗特性
可對各類保護廠家的阻抗邊界進行可視化動態圖型掃描，包括圓特性、四邊形特性、平行四邊形特性等；
時間特性
可對 i-t、v-t、f-t、v*/f*-t 等一般反時限、非常反時限、超反時限可視化動態圖形掃描；
故障回放
支持對 Comtrade 格式錄波文件進行自定義回放測試；
鐵路牽引變差動保護
可對電氣化鐵路牽引變壓器的的啟動/速斷電流、比例制動曲線（斜率、拐點）、諧波制動系數進行定值驗證或可視化動態圖形掃描，支持 Y/△-11 變壓器、Y/V 接線阻抗匹配平衡變壓器、Y/A 接線阻抗匹配平衡變壓器、SCOTT 接線變壓器、單相 V/V 變壓器、 三相 V/V 變壓器、單相變壓器等。

二、HKJB-100A 四相繼電保護測試儀功能特點
1．最大 9 路電壓（0~125V AC 或 0~380V AC）、9 電流（0~35A AC）同時輸出，且幅值、相位、頻率完全獨立調節；
2．測試功能豐富，人機交互界面友好，自動生成試驗報告，可導出 Word 保存編輯；
3．提供短路故障模型計算、合閘角控制、非周期分量衰減時間常數等功能；
4．提供阻抗邊界搜索、反時限特性搜索、主變/母差/發電機/發變組差動比例曲線搜索、鐵路牽引變差動比例曲線搜索等可視化動態圖型測試功能，軟件對掃描程序進行優化，耗時短，精度高；
5．內置 GPS 模塊，可實現雙機同步測試，可進行光纖縱聯差動保護試驗；
6．內嵌工控機，10.4'大屏幕，多點觸控；
7．可外接 PC 操作，操作軟件一致；
8．散熱結構設計合理，保護措施可靠完善，對過流、過溫、短路等具有自保護及告警功能；

三、HKJB-100A 四相繼電保護測試儀詳細參數
交流電壓源
輸出范圍：9×125V 或 6×125V 或 4×125V
輸出范圍可選 380VAC
分辨率：25μV
最大輸出功率：60VA/相
輸出精度：±0.05%，±0.2%可選
交流電流源
輸出范圍：9×35A 或 6×35A 或 3×35A（可定制 0~40A） 分辨率：5μA
最大輸出功率：450VA/相
輸出精度：±0.05%，±0.2%可選
直流電壓源
輸出范圍：± 9×175V 或 ±6×175V 或 ±4×175V（輸出范圍可選 1000VDC） 分辨率：25μV
最大輸出功率：90W/相
輸出精度：±0.05%，±0.2%可選
直流電流源
輸出范圍：± 9×20A 或± 6×20A 或± 3×20A
分辨率：5μA
最大輸出功率：200W/相
輸出精度：±0.05%，±0.2%可選
輸出頻率
輸出范圍：0~1000Hz 分辨率：1mHz
精度：±0.001Hz（10~65Hz）,±0.005Hz（65~450Hz），±0.01Hz（450~1000Hz）
輸出相位
輸出范圍：0~359.999°
分辨率：0.001°
輸出精度：±0.05°（40~60Hz）
諧波
輸出范圍：2~20 次諧波及直流輸出精度：±0.1%
電流、電壓同步性 ＜10μs
大電流輸出時間
0~10A，連續輸出
10~20A，>60s
20~Imax，>15s
同步接口
內置 GPS/北斗雙模對時模塊，外接 GPS 天線對時精度：<1μs
電以太網口
1 個，RJ-45，100/1000Mbits/s
同步接口（需定制）
IRIG-B 碼接口，光口，2 個，一個接受，一個發送
開關量輸入
8 路，10-250VDC 或空接點，自動識別，無極性
開關量輸出
8 路，4 空接點/4 快速開出交直流開斷能力：0.5A，250V 快速開出時間：<10μs
屏幕
10.4’多點觸控電容屏分辨率：1024×768
供電電源
AC：220V±15%，50Hz±10Hz 或 DC：200-380V
重量
360  ×200  ×415  （mm），15.0Kg
