三相型電壓監測儀監測三相電網電壓質量

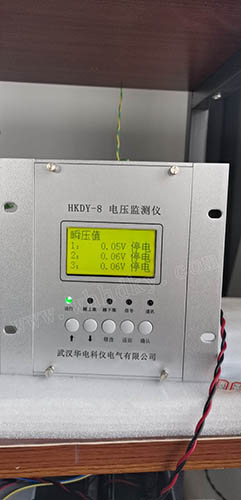

一．HKDY-8（三相）型電壓監測儀產品概述

       HKDY-8（三相）型電壓監測儀是一款高檔三相電網電壓質量監測統計儀，它能對讀入的電壓信號進行轉換處理，在時鐘的同步控制下，自動監測、統計和分析各項統計值并存貯，供用戶選擇讀出，可對多種電壓信號（PT輸出～57.7V、220V、380V）進行采集、顯示、分類統計，當電壓超限后會及時報警。最多可以同時監測三相電網電壓質量，是監控電力系統、監測并考核電網電壓質量的必備手段之一。
       HKDY-8（三相）電壓監測儀采用設計新穎的精美結構，外觀整潔，工藝精良，安裝便捷，使用方便。由于元器件采用高檔單片微機及大規模IC及SMT表面貼裝技術，具有很高的可靠性。
 二．HKDY-8（三相）型電壓監測儀主要性能指標
2.1統計對象
可對變送為PT～57.7V-100V的3KV及以上高壓電網電壓、220V電壓或是380V電壓信號進行采集、顯示、分類。
2.2統計形式
    儀表自動地按時、日、月方式分別分類統計。
2.3統計項目及功能
2.3.1月統計
    本機存儲12個月的月統計數據，液晶顯示當前月和上月的總運行時間、合格時間、合格率、超上限率及超上限時間、超下限率及超下限時間、最高電壓值及最高電壓出現時刻、最低電壓值及最低電壓出現時刻。
2.3.2日統計
    本機存儲2個月的日統計數據，液晶顯示當日和上日的總運行時間、合格時間、合格率、超上限率及超上限時間、超下限率及超下限時間、最高電壓值及最高電壓出現時刻、最低電壓值及最低電壓出現時刻。
2.3.3整點統計
    本機提供近上月及本月的整點統計數據。
2.3.4停電記錄
       本機提供停電次數，及停電時間。
2.3.5可以單獨設定預警上下限值，當瞬壓值超預警上下限值時產生報警輸出。
2.3.6具有測量值人工校正功能。
2.3.7具有“看門狗”功能，保證程序可靠運行。
2.3.8 進入?yún)��?shù)設置，具有防止非正常操作。
2.4顯示形式              LED液晶顯示
2.5采樣周期              250ms
2.6顯示周期              1s
2.7 統計周期              1min
2.8 精確度
2.8.1 測量范圍：        Un±20%(AC)
2.8.2 綜合測量誤差：    ≤0.5%
2.8.3 時鐘誤差：           ≤±0.5s/d
2.9   分辨率：        ≤0.01%
2.10  信號輸入回路功耗：≤0.6VA
2.11  電源回路功耗：     ≤2VA
2.12  絕緣電阻  ≥500兆歐
2.13  工頻耐壓強度  1.5KV，1min不擊穿
2.14  E2PROM存儲重要數據，保存期100年。
2.15  通訊媒介 RS485
2.16 正常工作環境
2.16.1 環境溫度：       -40℃～+70℃
2.16.2 相對濕度：       +45℃時90%
2.16.2 大氣壓力：79.5～106.0kpa(海拔2000m及以下)。
2.17 供電方式 被測電源供電和輔助電源供電。
2.18 安裝方式 嵌入式。
2.19 采集回路：三相。

執行標準：中華人民共和國電力行業標準DL500-2009《電壓監測儀訂貨技術條件》。
