電力_鐵路_石化_冶金_礦山專用可編程電流發生器

一、HKSLQ-1000BC可編程電流發生器概述
1. 可編程電流發生器用途
      HKSLQ-1000BC可編程電流發生器（簡稱升流器），我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。用于一次母線及其它設備的溫升實驗，被廣泛用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。 2. 升流器主要功能

• 可長時間輸出0～1000A電流
• 通過手動調節操作方式
• 可同時串接若干只校驗，提高工作效率

3.性能特點，

• 操作指示燈顯示，單級電流顯示
• 測量精度高         0.2級
• 功率大、體積小、帶負載能力強
• 體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。


4.操作方面
（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。
（2）測試過程中，如有打火，以及開機時無任何顯示等異�，F(xiàn)象，應立即按下急停開關并重新檢查接線。
（3）在實際接線時，電流輸出端子應形成回路,不然儀器將不會輸出電流。
（4）本升流器帶隨機輸出導線;輸出外接銅導線按2A/mm2選擇。
（5）該設備容量是按20分鐘以上工作設計，如用于批量試驗，工作時間如做溫升(30分鐘-24小時)應按長期工作溫升配制。
（6）因該儀器設計開口電壓為6V，所以當負載過小是應接入假負載，以保證電流輸出端有足夠的阻抗，避免因次級短路引起初級的輸出電流過大。

二、HKSLQ-1000BC可編程電流發生器技術特征
1.名稱和分類
（1）名稱：HKSLQ-1000BC可編程電流發生器。
（2）環境組別：屬GB6587.1-86《電子測量?jī)x器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。
（3）輸入 交流50Hz ，380V。
（4）輸出單相0—1000A交流大電流；電流可平滑平穩連續可調，精度高于0.2級；
輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于0.3%。
（5）輸出電流方式：真有效值連續可調；
（6）輸出波形：標準正弦波 ；
（7）輸出開口電壓：5V.
（8）電流精度 ：各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高；
（9）電流穩定度：0.2%；
（10）電流波形失真：THD 1%  ；
（11）保護設置：電源過流、初級過流；
（12）功率：14KVA
單、工作原理

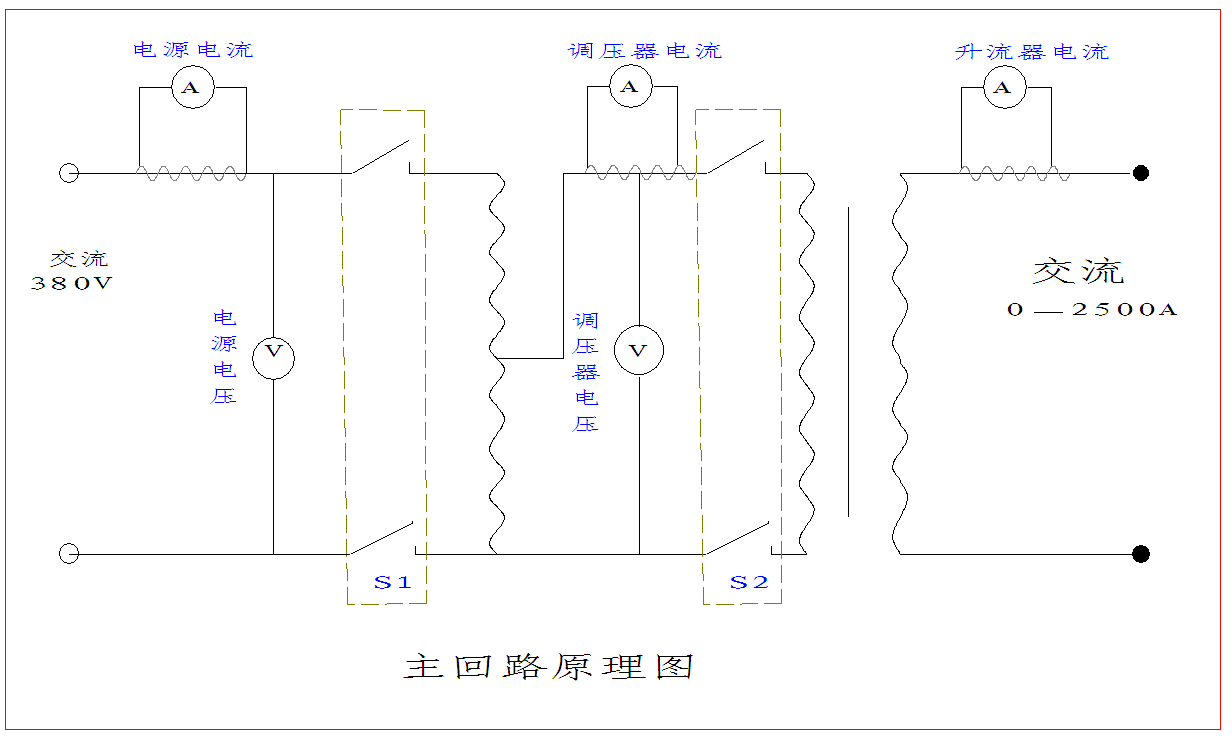

1.原理框圖

2.工作原理（略）
四、操作說明
1、電源接通前，應先斷開“電源開關”。
2、確保所有連接線正確連接后，電源輸入端接上AC380V電壓。
3、連接完畢后，合上“電源開關”，松起“急停”按鈕，按下“啟動”按鈕，點動“電流加”使電流上升到指定的電流值。
4、試驗完畢后先按下“停止”按鈕（該過程中調壓器自動歸零），“調壓器歸零”指示燈亮起后斷開“電源開關”�；�?qū)嶒?yàn)完畢后直接按下“急停”按鈕，等“調壓器歸零”指示燈亮起后斷開“電源開關”。
五、安全注意事項
（1）為了操作人員及儀器的安全，確保儀器接地良好。
（2）試驗準備時最先接好地線，工作完畢時，最后拆除接地線。
（3）接入儀器的電源要求能承受3倍電流沖擊。
（4）儀器與試品連接時,注意檢查各個接線是否錯誤,以免因接線錯誤造成設備損壞。
（5）設定過流保護的電流值最大應不超過儀器額定輸出電流值。
（6）在通電情況下，不得插拔任何接線。
（7） 因該儀器設計開口電壓為30V，所以當負載過小是應接入假負載，以保證電流輸出端有足夠的阻抗，避免因次級短路引起初級的輸出電流過大。
（8）該儀器前級不合后級合不了，后級不分前級分不開。
（9）調壓器帶有非零位啟動保護功能，調壓器非零位時無法啟動主回路。
（10）調壓器歸零過程中禁止同時按“電流加”按鈕。

六、運輸與保養
1.運輸
本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。
2.儲存
儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85%，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。
3.防潮
在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。
4.防曝曬
儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬,不可以放在特潮濕的倉庫.
七、隨機附件
1.電源線                  一套
2.使用說明書             一份
3.合格證                  一份
4、保修卡                 一份
八、質量保證與售后服務
1.本儀器嚴格按照國家標準和企業標準制造，生產過程嚴格執行ICSO9000標準，確保儀器質量。
2.本儀器享有3年的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。
3.本儀器實行單包。
4.在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。
5.如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：上門維修指導，或返廠維修。
