交流輸電線路_二次帶電_高壓驗電_中置柜三相核相儀

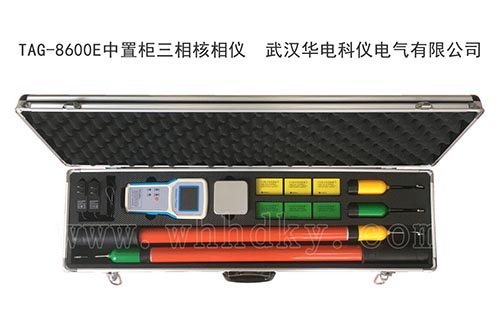

一、TAG-8600E中置柜無線核相儀產品簡介
       TAG-8600E中置柜無線核相儀（以下簡稱“儀器”）用于帶有五防柜功能的開關柜核相，通過將采集器綁在中置柜上下刀閘的母排上可實現六相同測。同時，核相儀還配置通用發射器，用于兩條高壓線路并網或環網核相。無線核相儀適用于5V～220kV交流輸電線路和二次帶電顯示器核相，同時具有高壓驗電功能。
       中置柜無線核相儀采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點，此外儀器可升級相序檢測和遠程核相功能。
  二、TAG-8600E中置柜無線核相儀工作原理
儀器由2對通用發射器、3對中置柜采集器和1個接收主機組成。發射器和采集器可以判斷線路是否帶電，測量線路相位和頻率。近程核相時，發射器和采集器測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。

三、安全事項
1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。
2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。
3、核相操作時，須戴絕緣手套安裝采集器。
注意：發射器使用3.7V可充電鋰電池，請不要隨意更換其他電池。
四、TAG-8600E中置柜無線核相儀技術參數
1、相位差準確度：誤差≤5°。
2、頻率準確度：±0.1HZ。
3、可跨電壓測量范圍為5V～220kV。
4、接收主機與發射器的最大傳輸視距約100米，與采集器的最大傳輸視距約60米。
5、真人語音提示測量結果和操作步驟。
6、3.2英寸彩屏同時顯示各線路相位差、頻率、矢量圖和同異相結果，顯示自身及采集器電池電量。
7、連續1小時無操作自動關機。
8、采集器、發射器和接收主機均內置可充電鋰電池，配置5V充電器。
9、主機內置18650鋰電池，電池容量為2500mAH。采集器和發射器內置10440鋰電池，電池容量為450mAH。
10、高壓測量時泄漏電流<10uA。
11、采集器和發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
12、工作環境：-35℃--- +45℃ 濕度≤95%RH。
13、整機重量：約8KG。
14、儀器包裝尺寸：長89cm*寬26cm*高11cm。
