一．HKLBQ-C漏電保護器測試儀簡介
       HKLBQ-C漏電保護器測試儀,屬于我公司生產的系列漏電保護測試儀中的簡易便攜式.其主要功能是為定性的,測量漏電保護器的漏電電流動作時間,而設計的專用測量儀器設備。本測試儀的試驗及測試方法,符合GB6829-95《漏電電流動作保護器》的有關要求。主要用于對處于線路中運行的漏電保護器進行測試，為維修及定期檢查運行中的漏電保護器提供了:攜帶方便，使用簡單，性能可靠的測試設備。


二. 儀器技術參數及性能特點

1. 儀器輸出漏電電流分為10個觸發電流檔,進行測量觸發電流:15mA、30mA、50mA、100mA、150mA、250mA、300mA、350mA,400mA,500mA，1000mA。
2. 時間測量范圍:0-9999mS
3. 測試方式:帶電測試.
4. 可以自動測試漏電保護器的動作電流和動作時間，也可以手動測試。
5. 接線簡單安全，操作攜帶方便。
6. 儀器采用漢字菜單液晶顯示，讀數直觀。
7. 內置5V鋰電池,現場試驗方便。

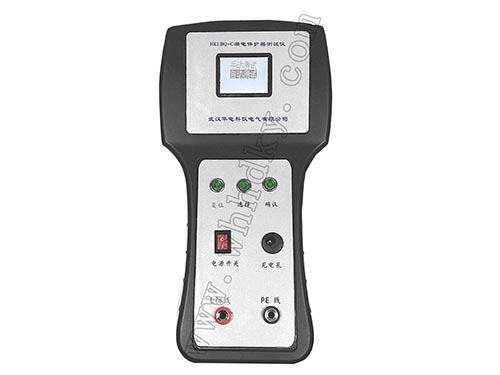

三.儀器外觀視圖及說明
四．動作時間的測量

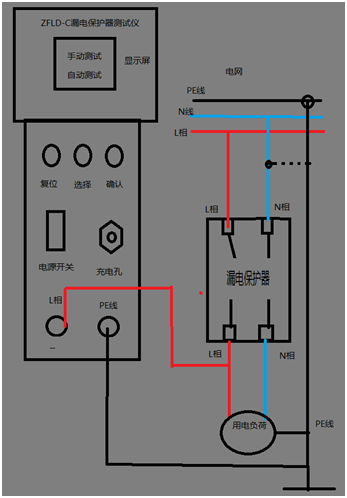

接線特別提示：在對三相漏電保護器進行測試時，認真的檢查接線正確，確保儀器接線端子L相和漏電保護器輸出的L相連接，儀器的接線端子PE接到供電設備保護線PE或保護器輸入端N相。

測試儀儀器開機正常顯示：
手動測試
自動測試
儀器測試過程中顯示的“閉合”指漏電保護器合閘狀態
“斷開”指漏電保護器斷開
通過選擇鍵和確認鍵，選擇不同的測試漏電流和測試方式 例如： 儀器測試漏電保護器在30mA時的動作時間，參照圖示方法接線后，打開儀器電源開關，閉合漏電保護器，打開儀器電源開關，選擇手動方式，長按選擇鍵選擇所需要觸發漏電流30mA，此時按確認鍵，待漏電保護器動作，蜂鳴器響提示測試結束。所顯示的0040mS即為所測試漏電保護器在30mA觸發下的動作時間值40mS。

五.隨機附件：

• 漏電保護器測試儀1臺
• 測線2條
• DC5V充電器1個
• 測試包1個
• 說明書1份
• 合格證和保修卡1份
