冷鏡式露點儀_測量SF6氣體中微水含量

一、產品概述
    電力冷鏡式露點儀（以下簡稱露點儀）主要是用于測量SF6氣體中微水含量的精密儀器，可連續測量，具有重復性好、靈敏度和準確度高、測量周期短、操作方便、讀數直觀、重量輕、體積小等特點。
露點儀整體架構設計優化，其測量精度、測量速度、抗干擾性等綜合性能有較大提高，同時縮減整機重量及體積，增加便攜性。
本說明書對本露點儀的結構、技術維護、保養及使用方法進行了介紹，操作人員在使用前需仔細閱讀本說明書！
  二、工作原理
       氣體在一定壓力下, 當溫度略低于露點(氣體中水蒸汽的飽和溫度)時，氣體中水蒸汽凝結成露水，使照射在鏡面上的光線產生漫反射，感光器件產生電信號變化，檢測電路將電信號變化和溫度數據發送給控制系統進行分析，通過智能算法計算出被測氣體的露點溫度值并顯示（* 0°C以下露點稱為霜點）。露點儀測量到露點溫度后自動加熱鏡面直至露水消除，再次自動降溫重復上述過程循環測量。

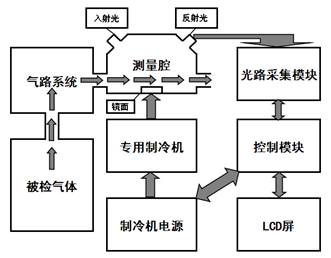

露點儀原理圖如圖1所示： 三、主要技術指標

測量方式	全自動連續測量
被測氣體	SF6
被測氣體流量	400~800±50ml/min
流量顯示	數字流量計
溫度分辨率	0.1℃
測量范圍	20℃ ~ -62℃
測量誤差	優于±0.3℃
顯示單位	℃、ppm
測量氣體壓力	≤1MPa
工作環境溫度	-20℃ ~ 50℃
工作環境濕度	≤85%RH
外接電源	AC220V±10%，50Hz
內置電源	24V鋰電池
功率	≤70W
正常連續工作時間	＞8h
測量原理	冷鏡式測量原理
制冷源	SL微型冷卻器
取樣接口	自密封快插接頭
外型尺寸	長340mm×寬230mm×高200mm
重量	≤9.5 kg

四、主要功能
露點儀的主要功能如下：
可自動測量SF6氣體中微水露點（或霜點）的溫度值；
b）具備連續性測量功能；
c）具備測量數據轉換為20℃時標準值功能；
d）具備鏡面升溫清潔功能；
e）具備對測量結果進行自動保存、U盤導出的功能，可查詢歷史記錄；
f）配備大屏幕觸摸顯示屏，操作方便，讀數直觀；
g）配備大容量鋰電池可供設備在無外部供電情況下正常連續工作。

五、產品組成及結構特點
5.1  產品組成
露點儀采用模塊化設計，保證后期維護方便、快捷，5個模塊的主要功能及組成如下表所示：

制冷機模塊	由微型制冷機和制冷機電源組成，主要負責對鏡面降溫及加熱、采集鏡面溫度并發送至控制模塊。
光路采集模塊	由光源、濾光組件、透鏡、反射鏡面和硅光電池組成。對光源供電、采集光電轉換信號并發送至控制模塊。
控制模塊	通過通信接口對制冷機模塊和光路采集模塊發送控制指令并接收溫度、光路信號，負責控制檢測流程以及顯示人機交互界面、記錄測量結果等功能。
氣路模塊	由測量腔、數字流量計、自密封快插接頭、管路及調節閥等組成，主要負責被測氣體的壓力調整、流量調節，使氣體達到測量要求后再進入測量腔體。
機箱	產品機箱采用標準化鋁合金機箱設計，由上下蓋板、側板、前后橫梁、側梁、面板型材、塑料底角等組成，保證強度的同時使用拉桿提高儀器的便攜性。


5.2   產品結構特點

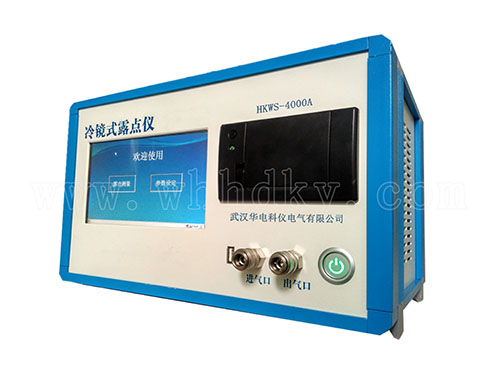

露點儀的機箱為系統硬件安裝的載體，機箱表面噴塑，左右側板開散熱槽及安裝散熱風扇，底板加厚用于承載制冷機及電源部分。機箱前面板設置7寸彩色液晶觸摸顯示屏、USB接口、電源開關等，進氣口、出氣口，電源接口等設置在機箱后面板，產品外形如圖2所示，前后面板配置如圖3所示。
露點儀采用專用微型制冷機作為冷源，相比傳統的液氮或高壓空氣節流等制冷方式，該制冷機功耗低、運行穩定可靠、控溫精確、使用方便，有利于提高測量精度；與帕爾貼冷泵制冷方式相比，其環境適應性更強，且無需輔助制冷設備，大幅減小設備體積和重量。
露點儀的控制系統采用7803型終端模塊，該模塊預裝WinCE6.0系統，CPU采用S3C6410芯片，7寸液晶真彩觸摸屏。系統主要接口包括2個RS232串口、2個USB接口，1個TF卡插槽、4 路16位高精度AD接口�？刂葡到y(tǒng)通過串口通信接口對制冷機模塊和光路采集模塊發送控制指令并接收溫度、光路信號，驅動測量軟件通過核心算法計算露點，負責控制檢測流程以及顯示人機交互界面、記錄測量結果等功能等。
