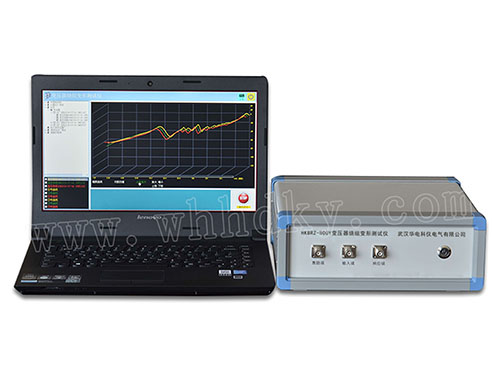

頻響法變壓器繞組測試儀_數字化頻率合成_現場接線簡單

一、主要技術特點：

• 采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
• 測量速度快，對單個繞組測量時間1-2分鐘以內。
• 頻率精度非常高，精度高于0.005% 。
• 數字化頻率合成，頻率穩定性更高。
• 5000V電壓隔離、充分保護測試電腦安全。
• 可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
• 分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2016。
• 軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。
• 軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。
• 現場接線簡單、使用方便。

  二、主要技術指標

• 測量速度：?jiǎn)蜗嗬@組1分鐘-2分鐘
• 輸出電壓：20Vpp，測試中自動調整
• 輸出阻抗：50Ω
• 輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）
• 掃頻范圍：100Hz－2MHz
• 頻率精度： 0.005%
• 掃頻方式：線性或?qū)��?shù)，掃頻間隔和點數可任意設置
• 曲線顯示：幅頻曲線（相頻曲線，選配）
• 測量動態范圍寬：－100dB～20dB
• 檢測精度：優于±0.5dB
• 供電電壓：AC220V±10%
• 主機重量：3.6kg
• 主機體積:272mm*258mm*95mm

三、選型備注：
根據以下指標，分為不同型號：
●掃頻范圍 2M/10M
●幅頻曲線/相頻曲線
●分體機/一體機
●單相/三相自動測試
●頻響法/頻響法+阻抗法二合一等
★ 本產品可依據用戶需求指標設計制做。
