數字無線語音高壓核相器_電力線路_變電所

一、產品概述

1.1  常規用途

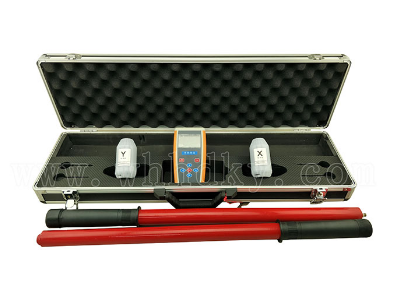

       本公司（華電科儀）生產的“TAG5000A 無線高壓核相儀”，主要應用于電力線路、變電所的相位校驗和相序校驗，主要功能包括驗電、核相、測相序等。本產品采用雙重屏蔽及全新的數字電路，具有極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。
將被測導線的高電壓相位信號經過處理后直接發射出去，由手持機接收并進行相位比較，對核相后的結果定性，實時顯示相位角度差和矢量圖。
本產品采用無線傳輸技術，真正達到安全可靠、快速準確，不同電壓等級（10V-500KV）均適用。在核對電網的結構時，對于三相連接的線路能夠準確的識別不同導線的相對相位，在2 個測量組件之間無任何電氣上的連接，這樣可使測量裝置的應用非常靈活和安全。

1.2  安全事項

★ 采用了無線電傳輸技術，其工作的基本原理為相位的實時比較。
★ 遵守并按規定使用本產品，確保儀器的安全運行。
★ X和Y探測器兩端禁止耐壓試驗。
★ 測試時絕緣桿金屬頭部分嚴禁接觸任何物品。
★ 遵守國家電力工業的安全工器具預防性試驗安全規程。
★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。
★ 在帶電設備上核相必須通過絕緣操作桿進行。

附：關于“無線高低壓語音核相儀”的絕緣桿的安全使用長度和試驗標準。
（摘自“國家電網公司電力安全工作規程”）

一、帶電作業時人身與帶電體的安全距離

電壓等級	10KV	35KV	66KV	110KV	220KV	330KV	500KV
安全距離	0.4米	0.6米	0.7米	1.0米	1.8米	2.2米	3.4米

電壓等級	10KV	35KV	66KV	110KV	220KV	330KV	500KV
絕緣桿的最小 有效絕緣長度	0.7米	0.9米	1.0米	1.3米	2.1米	3.1米	4.0米


注：絕緣工具檢查性試驗（分段）的試驗標準：每300mm，施加工頻電壓75KV，一分鐘：以無擊穿，閃絡及過熱為合格。



1.3  依據標準

XXX 無線高壓核相儀 依據的相關標準如下表所示：

序號	標準名稱
1	GB50150-2006　　       《電氣裝置安裝工程電氣設備交接試驗標準》
2	GB/T.311-1997          《高壓輸變電設備的絕緣與配合》
3	DL/T971-2005         《帶電作業用交流1KV~35KV便攜式核相儀》
4	DL/T 596-2005                                                                                《電力設備預防性試驗規程》
5	DL/T 846-2004          《高電壓測試設備通用技術條件系列標準》
6	DL/T 848-2004                                                                                   《高壓試驗裝置通用技術條件》
7	GB1094.1-GB1094.6-96 《外殼防護等級》




二、產品信息

2.1  突出優勢

• 所測電壓：10V -500KV，不同電壓等級均適用
• 準 確 度：自校誤差≤±3°
• 采樣速率：10次／秒
• 日期時間設置：調整日期和時間，便于用戶瀏覽、查看歷史數據
• 背光時間設置：常亮、常滅、0-999秒內可自行設置
• 自動關機設置：從不、0-999分鐘內可自行設置
• 同相定性：≤20°為同相（相位閾值0-90°內，可自行設置。系統默認 20°）
• 異相定性：＞20°為異相（相位閾值0-90°內，可自行設置。系統默認 20°）
• 現場校準功能：可對被測導線進行現場校準，確保相位角精度
• 手持機和X型探測器、Y型探測器的傳輸距離為X≤150m、Y≤150m
• 多模式設計，適用性更強，更安全、更方便
• 獨有的人機交互界面，簡捷操作
• FCC天線設計，信號更強，更易穿透墻壁、門或障礙物的阻擋
• 雙重屏蔽，抗干擾性極強，完全符合EMC標準
• 圖表和數據顯示，更方便易讀
• 定性測量：通過聲光信號顯示
• 定量測量：實時顯示相位角度差，誤差≤5°
• 相序校驗：順相序、逆相序 （120°、240°）

2.2  使用簡述

X、Y型探測器首先探測線路上有無電壓，檢查線路是否通電，并自動通過無線信號傳輸給手持機。手持機則從兩個探測器接收信號并與之解碼相比較，最終在顯示屏上顯示結果：“同相”或“異相”、“頻率”及“相位角度”、“矢量圖”等數據和圖表。


2.3  供電方式

手持機在開機狀態下，會提示剩余電量！
如果測試數據顯示不穩時，必須更換電池。
注：X和Y探測器應同時更換電池。

★ 手持機后蓋板取下更換：5號AA堿性電池1.5V，數量2節。
★ X型探測器和Y型探測器后蓋板取下更換：7號AA堿性電池1.5V，數量3節。




日期時間電量

2.4  操作界面

結果顯示窗口

功能菜單提示



2.5  測試菜單（主菜單）

★ 相位
---按標準測試、顯示頻率、核相結果、相位角度。

★ 矢量圖
---顯示相角偏離矢量圖表。

★ 保存
---按【OK】鍵保存測試數據。

★ 數據瀏覽
---用戶及時調閱、查詢歷史數據。

★ 系統設置
---用于設置時間、日期、背光、關機、現場校準等。


2.6  技術指標

所測電壓	10V-500kV
電源	手持機：5號AA堿性電池2節(1.5V)
	X和Y探測器：7號AA堿性電池3節(1.5V)
無線傳輸距離	視距150米
同相	相角偏移≤20°（ 閾值0-90°內，可自行設置）
異相	相角偏移＞20° （閾值0-90°內，可自行設置）
顯示精度	定量測量≤5°
相位角分辨率	1°
相序測量	通過120°順時針/240°逆時針來確定指示相序
顯示	正顯液晶顯示屏，陽光下可清晰顯示
操作溫度	-35℃---+50℃
儲存溫度	-40℃---+55℃
相對濕度	≤95％ RH 不結露
手持機	0.31 kg
X探測器	0.16 kg
Y探測器	0.16 kg
