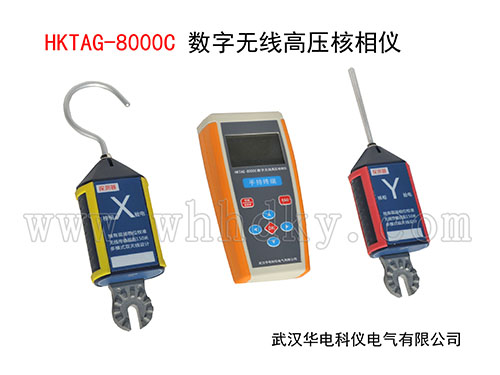

數字無線高壓核相儀_遠距離核相_近距離核相_開關柜核相

一、產品概述

主要應用于電力系統三相電超遠距離核相的新產品，集遠距離核相、近距離核相、開關柜核相等功能于一體。同時也適用于電力線路、變電所的相位校驗和相序校驗，包括驗電、核相、測相序等。本產品采用雙重屏蔽及全新的數字電路，具有極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。

二.性能特點

本產品采用衛星授時和無線傳輸技術，可以進行超遠距離的相位角差測量，從而達到超遠核相，無衛星時鐘本機仍可繼續工作2 - 30分鐘。真正達到安全可靠、快速準確，不同電壓等級（10V-500KV）均適用。在核對電網的結構時，對于三相連接的線路能夠準確的識別不同導線的相對相位，在2 個測量組件之間無任何電氣上的連接，這樣可使測量裝置的應用非常靈活和安全。

三、技術參數

所測電壓	10V-500kV
電源	手持機：5號AA堿性電池2節(1.5V)
	X和Y探測器：7號AA堿性電池3節(1.5V)
無線傳輸距離	視距150米
同相	相角偏移≤20°（ 閾值0-90°內，可自行設置）
異相	相角偏移＞20° （閾值0-90°內，可自行設置）
顯示精度	定量測量≤5°
相位角分辨率	1°
相序測量	通過120°順時針/240°逆時針來確定指示相序
衛星授時范圍	2---30分鐘
顯示	正顯液晶顯示屏，陽光下可清晰顯示
操作溫度	-35℃---+50℃
儲存溫度	-40℃---+55℃
相對濕度	≤95％ RH 不結露
手持機	0.31 kg
X探測器	0.16 kg
Y探測器	0.16 kg
