交直流高壓測量裝置使用方法

   FRC-300kV交直流高壓測量裝置是華電科儀生產的一種通用型高壓測量儀表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。

      FRC-300kV交直流高壓測量裝置是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠。

    FRC-300kV交直流高壓測量裝置便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便。



產品鏈接：http://kcj88.com/products.asp?id=242

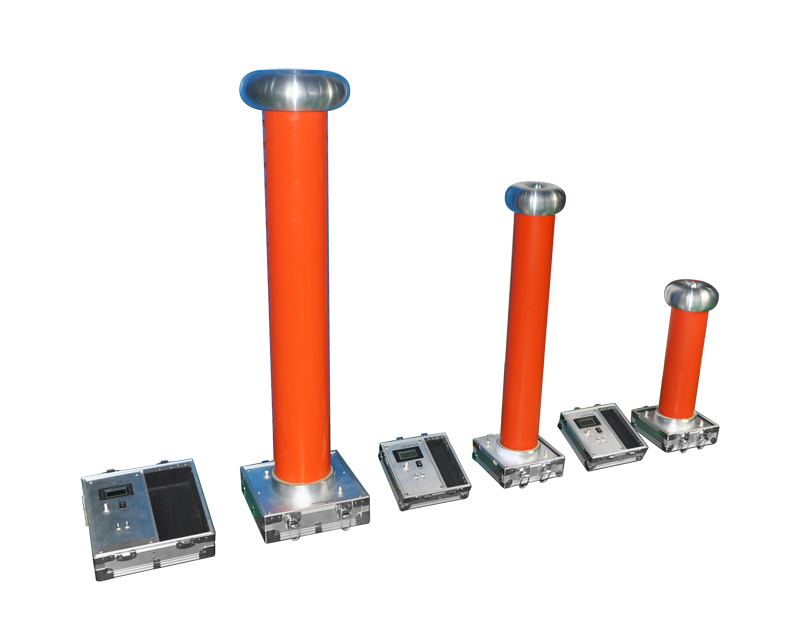

FRC-300kV交直流高壓測量裝置

FRC-300kV交直流高壓測量裝置為通用型數字高壓表，由高壓分壓器和低壓顯示表構成,用專用電纜連接為一套完整的交直流高壓測量裝置。

使用方法

    1、接線

    FRC-300kV交直流高壓測量裝置由高壓分壓器上端均壓罩為高壓端，可直接輸入被測高壓，下端有專用接地端，供接地使用。用專用電纜連接高壓分壓器和低壓顯示表，并選擇相應的電壓和量限即可開始測量。

    2、工頻高電壓測量

    按3.1連接測量線路后，將低壓顯示表功能開關切換至AC檔，選擇High檔，直接測量工頻高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。

    3、直流高電壓測量

    按3.1連接測量線路后，將低壓顯示表功能開關切換至DC檔，選擇High檔，可直接測量直流高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。

    4、接地

    高壓分壓器下端裝有專用金屬接地端，每次使用前都必須將接地端可靠接地。

    注意：使用前必須檢查接地。
