根據電網公司的反措要求,“220KV及以上變電站應安裝雙套直流系統,正常應開環運行”。但是由于變電站/所施工改造、設備大修、人員誤操作等因素,有可能發生將兩套直流系統錯誤合環的現象。
目前的合環查找,都是通過其他異常間接反映出兩套直流合環的信息。比如發生直流接地時,兩套直流系統均報接地信號,在拉路查找直流接地的過程中才能發現直流系統有環路。查找過程通常是通過拉路查找,運行設備保護裝置需要短時停用,危險性較大,且比較耗時,對維護人員的素質要求較高。

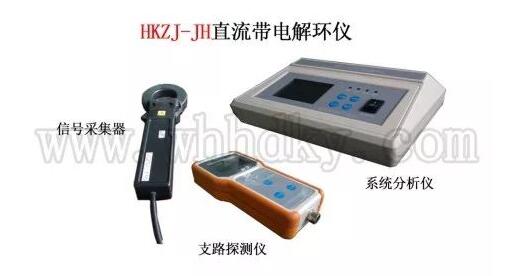

智能型直流帶電解環儀可以在直流電源系統不停電的情況下,查找正極、負極、兩極、異極、小于200K Ω的各種環網故障并安全可靠地解除環網故障。徹底消除站內的環路隱患,大大縮短站內直流非正常運行的時間,大大提高變電站抵御系統事故的能力。
實時檢測系統及對地直流電壓;
系統正負對地絕緣阻抗測量功能;
各種類型環網檢測及定位功能;
故障電流波形顯示及故障點方向指示功能;
調幅、調頻、信號波形選擇功能;
支路絕緣故障探測及定位功能;
信號頻譜分析功能;
高精度電流表功能;
適用直流系統電壓等級:24V,48V,110V,220V;
直流電壓測量范圍:0-300V
直流電壓測量分辨率:0.1V
直流電壓測量精度:≤±0.2%
直流互竄測量范圍:≤200 KΩ
系統絕緣電阻測量范圍:0-999.9KΩ
系統絕緣電阻分辨率:0.1KΩ
系統絕緣電阻精度:≤±5%
支路絕緣電阻測量范圍: 0-600KΩ@220VDC 0-300KΩ@110VDC 0-100KΩ@48VDC 0-50KΩ@24VDC
支路絕緣電阻分辨率:0.1KΩ
支路絕緣電阻 精度:≤±10%
頻譜分析通道數量:1
頻段范圍:0.125-12.5Hz
分辨率: 0.125Hz
電流波形顯示周期:8s;
測量范圍:-100—+100mA;
分辨率:0.01A;
檢測橋大小調節范圍:0,0.25,0.5 ,1 mA,2 mA
檢測橋頻率調節范圍:0.125 ,0.25 , 0.5 , 1.0Hz
