智能型接地成組電阻測試儀操作方法及注意事項

    接地成組電阻測試儀，主要用于按照新安規要求對運行單位大量的攜帶型短路接地線、個人保護接地線完成成組自動測試，自動判斷其合格與否。

    那么接地成組電阻測試儀該如何操作呢？使用時應該注意哪些細節呢？下面將已武漢華電科儀生產的HKCZ-C智能型接地成組電阻測試儀為例來講一講：

（點擊圖片了解HKCZ-C智能型接地成組電阻測試儀）

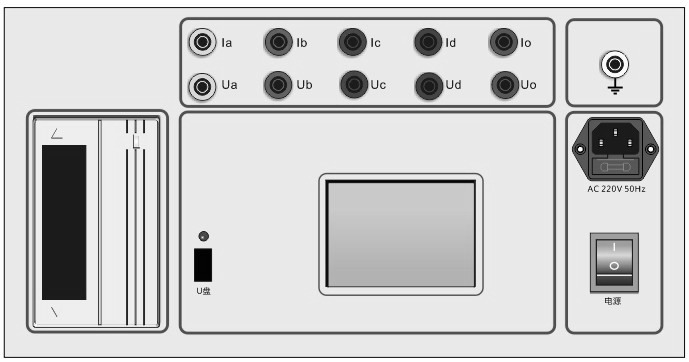

HKCZ-C智能型接地成組電阻測試儀面板簡介：

電源插座：用于220V電源接入，內含5A保險絲；

Ia，Ib，Ic，Id，Io： 為電流輸出端子；

Ua，Ub，Uc，Ud，Uo： 為電壓采樣端子

接地端子：用于保護接地，使用時接大地；

觸摸顯示屏：顯示用戶菜單及測試結果；

電源開關：用于控制輸入電源220V的接通與斷開；



HKCZ-C智能型接地成組電阻測試儀操作方法：



正確連線：

每一對Ux和Ix端子（x代表輸出通道a，b，c，d，o）接一把測試鉗，夾到相應的接地線端子上

2端地線接A、O端

3端地線接A、B、O端

4端地線接A、B、C、O端

5端地線接A、B、C、D、O端

注意：Uo、Io端子為公共端（母頭）。



插上電源，打開電源開關

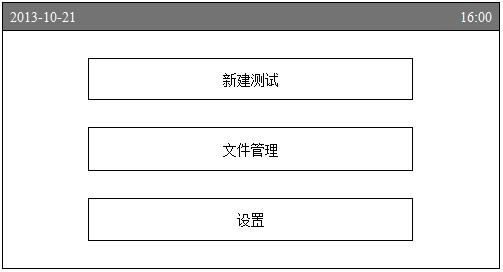

儀器進入初始界面。如下圖：

“新建測試”：開始測量一組新的接地線測量。

“文件管理”：管理歷史測量記錄，可以打印、刪除、導出以前的歷史記錄。

“設置”：設置日期時間。

點擊“新建測試”，進入測量前的接地線參數設置，如下圖所示：

點擊需要修改的參數設置框設置參數，全部設置完成后點擊“開始”按鈕，儀器即按照設置的參數開始自動測量各端子的電阻值，并計算電阻率，自動判斷接地線是否合格。



HKCZ-C智能型接地成組電阻測試儀使用注意事項：



1、測試時必須知道所測地線之規格—截面，一般標在焊片端子上。

2、事先應用尺子量準確各待測地線各段長度以據所測阻值結果計算分段電阻率，與安規要求參數比較。以便儀器智能判斷自動給出合格與否的結論。

附：《電力安全工器具預防性試驗規程（試行）》中的攜帶型短路接地線的試驗項目、周期和要求

附：

攜帶型短路接地線的試驗項目、周期和要求



項目	周期	要求	說明
成組直流電阻試驗	不超過5年	在各接線之間測量直流電阻，對于10 mm2、16 mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、的各種截面，平均每米的電阻值應分別小于1.98 mΩ，1.24 mΩ，0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ，	同一批次抽測，不少于2條，接線鼻與軟導線壓接的應做該試驗
