電纜尋跡及故障定位儀是由發射機、接收機、感應式探頭、電位差式探測架等組成。該儀器是光纜、電纜故障定位測試的專用儀表,適用測試對象為具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試,線纜路徑的探測以及線纜埋深的測試。
那么,電纜尋跡及故障定位儀是怎么來尋跡和對電纜故障定位的呢?其工作原理是什么呢?下面我們一起來了解下:
(點擊圖片了解HK-2132電纜尋跡及故障定位儀)
電纜尋跡及故障定位儀工作原理
一、 尋跡原理:最大信號法

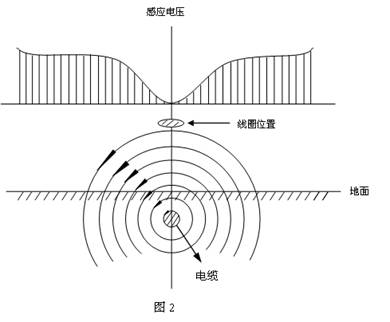

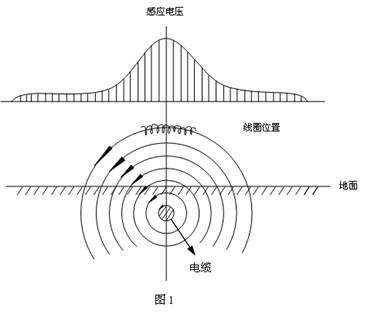

我們知道,當交流電流在導體中流過時,將會在導體周圍產生交變的磁場,并且該磁場的磁力線都是以該導體為同軸的。此時如果將一電磁線圈放入該磁場中,線圈的兩端就會產生感應電壓。移動感應線圈,當線圈的方向與磁力線方向相同時,線圈兩端產生的感應電壓將會最大。也就是說,當線圈方向與導體方向垂直時,感應電壓最大(圖1所示);當線圈方向與導體方向平行時,感應電壓最。▓D2所示)。由此我們就得到了“最大信號法”來探尋埋地電纜的軌跡,利用接收線圈的45°法則可以測出地下線纜的埋深。
二、定位原理:差分電位法

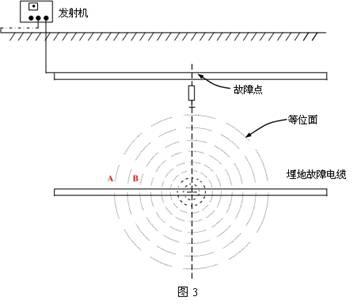

如果一埋地電纜發生接地故障,我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓,那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差,但半徑不同的任意兩點間卻存在電位差(如圖中A、B兩點),而且當兩點間距固定時,兩點離中心越近電位差越強。
利用這一特點,我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時,電位差變?yōu)榱恪H绻^續移動越過故障點時,電位差極性將會反相,如此來回移動就可準確判斷出接地點。
