電纜尋跡及故障定位儀是由發射機、接收機、感應式探頭、電位差式探測架等組成。該儀器是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。
那么電纜尋跡及故障定位儀怎么使用呢，操作的時候應該注意些什么呢？下面將以我公司生產的HK-2132電纜尋跡及故障定位儀的操作為例來一一講解:

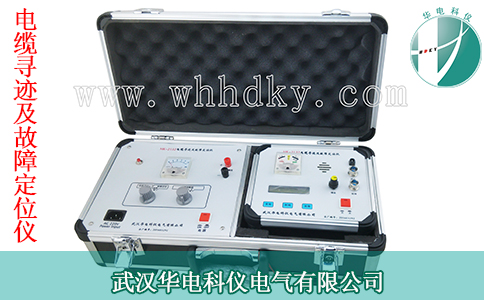

（點擊圖片了解HK-2132電纜尋跡及故障定位儀）
HK-2132電纜尋跡及故障定位儀儀器組成

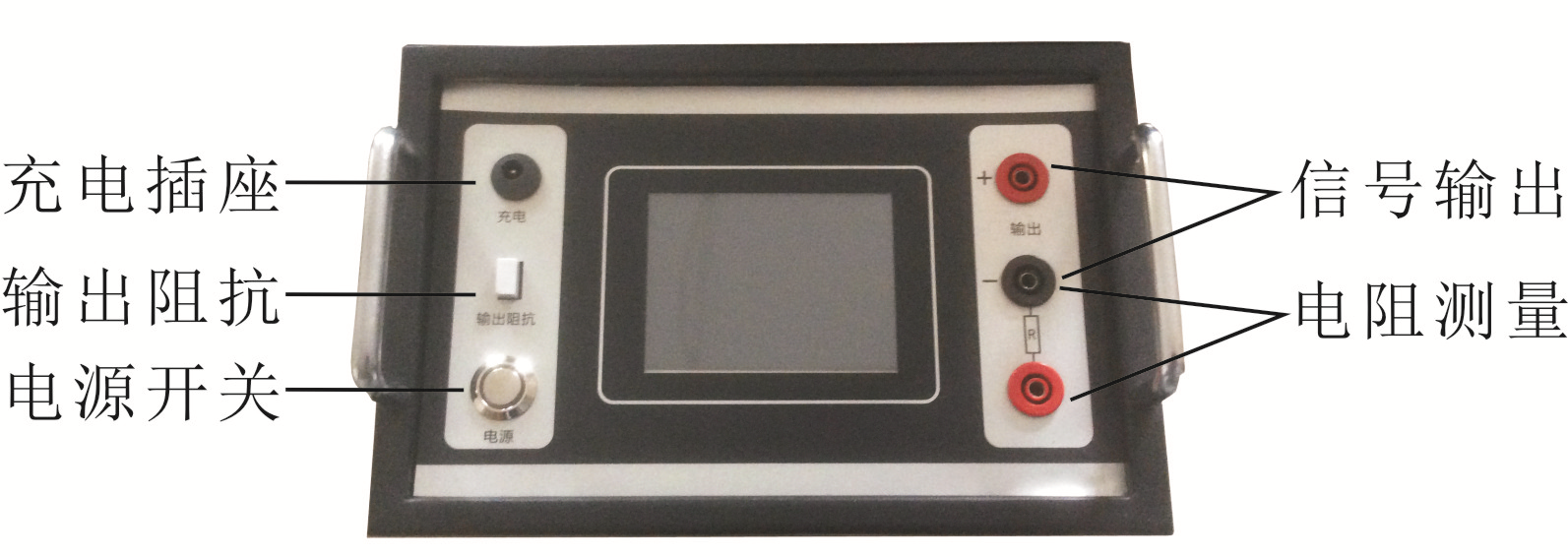

一、發射機面板結構（如下圖）
作用說明：
a) 電源開關
當置于壓下狀態時，處于“開”位，打開整機電源；
b) 輸出阻抗開關
共分為2檔，在使用中，根據被測線纜的長度選擇輸出，平常時用1檔，若阻抗較高時用2檔；
c) 充電插座
外部充電器輸入；
d) 信號輸出：（紅黑接線柱）
作為線纜探測，故障測試信號輸出接線柱。紅色接被測線纜，黑色接地。接地用地線棒與地良好接觸。
e) 電阻測量
測量電纜對地電阻
二、接收機面板結構（如下圖）
作用說明：
a) 電源開關
當置于壓下狀態時，處于“開”位，打開整機電源；
b)“故障”插座
差分定位弓接口；
c) 增益電位器
調節音量大小
d) 充電接口
外部充電器接入
HK-2132電纜尋跡及故障定位儀操作使用
一、路徑探測

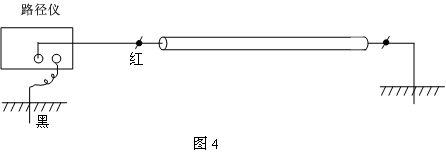

路徑儀接線圖
操作步驟
1) 將所有用電設備脫離被測電纜；
2) 將路徑儀上的紅色接線柱接到被測電纜上，黑色接線柱通過接地針接到大地；
3) 將發射機信號輸出按下；
4) 將接收機電纜尋跡按下；
6) 拿上接收機一邊走一邊探尋。當探測棒在電纜正上方并且與電纜垂直時，揚聲器發出的聲音最大，由此便可以探出埋地電纜的走向；當把探頭豎起時電纜正上方揚聲器聲音小，兩邊聲音大
7) 為便于辨別，調節增益電位器旋鈕使揚聲器音量到合適大小；
埋深的測量
在電纜的正上方，將探頭旋成45度角，垂直電纜方向移動，當聲音最小時移動的距離就是埋深（45度測量法）
二、用差分電位法定位故障
操作步驟
1) 將所有用電設備脫離被測電纜；
2) 將路徑儀的紅色接線柱接到被測電纜上，黑色接線柱通過接地針接到大地；
3) 根據被測電纜的故障阻抗，將路徑儀上的輸出阻抗開關打到1或2上（通常為1）；
4) 將路徑儀上信號輸出按下；
5) 將差分定位弓接到“故障”端口上，然后打開電源開關；
6) 按下接收機上故障定位健儀器顯示為
7) 然后背上定位儀，手持路由探測棒和定位弓，定位弓的綠色標記向前，沿著線纜路由向前走，走幾米把探測架在線纜路由的地面上插入一次（如果土壤比較干燥或在水泥地面，可適當?shù)卦诓遽橖c(diǎn)澆上些水）。觀察定位儀的表頭偏轉情況，如表頭指針左右擺動，無穩定狀態，則說明無故障，這時應該繼續向前走，邊走邊插定位弓，如表針指示逐漸穩定下來，且表針指向表頭綠色區域時，則表示故障在測試人員的前方。應繼續向前。如表針偏向紅色區域時，則表示故障點位置已過，在測試人員身后，此時應后退幾步測試。這樣往返數次，直到探測架前后移動幾公分的距離，表針就從綠區偏向紅區（或從紅區偏向綠區）則故障點就在探測架中間下方。
注意事項
（1）信號接地線盡可能沿線纜路由反向距離遠一些放置，一般應在20米左右。
（2）故障點的絕緣阻值不同，表示指針偏轉幅度是不一樣的，阻值越小，偏轉越大。
阻值越大，偏轉越小。
（3）當遇到地面十分干燥插棒又插不深時，應考慮在插孔處滴些水。
（4）當被測線纜很長時，為了提高音頻信號，可以將對端接地。
