高精度回路電阻測試儀工作原理及設備簡述

    回路電阻值是表征導電回路的聯接是否良好的一個參數，各類型產品都規定了一定范圍內的值。若回路電阻超過規定值時，很可能是導電回路某一連接處接觸不良。在大電流運行時接觸不良處的局部溫升增高，嚴重時甚至引起惡性循環造成氧化燒損，對用于大電流運行的斷路器尤需加倍注意�；芈冯娮铚y量，不允許采用電橋法測量，須采用GB763規定的直流壓降法。

    HKHL-600P高精度回路電阻測試儀是專業檢測開關回路電阻的設備，下面我們以該設備為例，介紹下回路電阻的面板及工作原理。

（點擊圖片了解HKHL-600P高精度回路電阻測試儀）



一、儀器簡述

HKHL-600P系列高精度回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用國家標準GB736所推薦的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。



二、產品特點

1. 320×240液晶顯示器、高速熱敏打印機。

2. 本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。

3. 采用最新電源技術，能長時間連續輸出大電流,多電流檔位輸出。

4. 使用了精密儀用運算放大器和高精度四重積分A/D轉換器，結合高性能16位單片機，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。

5. 本產品還設計了實時日歷時鐘，為打印、保存數據提供時間依據。

6. 數據存儲與歷史數據瀏覽功能，可存儲1000組數據，并具有掉電保護功能。

7. 人機對話全鍵盤操作方式，智能化工作全過程。

8. 可擴展RS232接口，跟上位機進行通訊。



三、工作原理

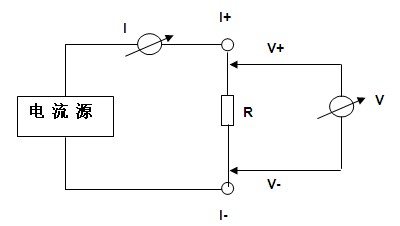

HKHL-600P系列高精度回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖1



圖1 測試原理圖

由電流源經“I+、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V+、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。
