HDKG-8高壓開關動特性測試儀
|
高壓斷路器是電力系統中重要的控制設備。電網中高壓斷路器的運行數量最多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。
因此，對高壓斷路器的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜 、測試精度低等缺點。為解決這些問題我公司研發生產了HDKG-8高壓開關動特性測試儀。

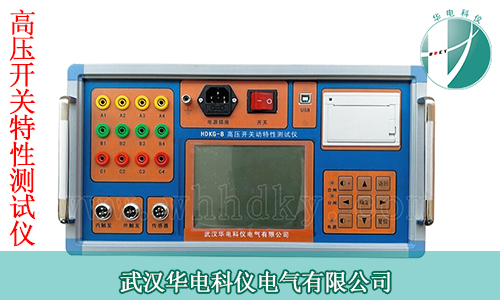

（點擊圖片了解HDKG-8高壓開關動特性測試儀）
| HDKG-8高壓開關動特性測試儀簡述 |
HDKG-8高壓開關動特性測試儀最多可同時測試開關12路斷口，可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。
| HDKG-8高壓開關動特性測試儀功能特點 |
1、性 能
時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
重 合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
速 度：剛分、剛合速度，最大速度，時間－行程特性曲線。
行 程：總行程，開距，超行程，過沖行程，反彈幅值。
電 流：分、合閘線圈的分、合閘電流值、電流波形圖。
動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
2、特 點
適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
通用測速傳感器(選配)，直線行程速度傳感器，旋轉測速傳感器，安裝極為方便、簡捷。
開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
儀器配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
| HDKG-8高壓開關動特性測試儀功能技術指標 |
1.1使用環境
輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kpa
溫 度 －10～40℃ 濕 度 ≦80%RH
1.2安全性能
絕緣電阻 ＞2MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
1.3基本參數
時 間： 量程 4000.0ms 分辯率0.1ms
誤差 ①100ms以內 0.1ms±1個字
②100ms以上 0.1%±1個字
③同期
速 度： 量程 20.00m/s 分辯率0.01m/s
誤差�、�0-2m/s以內 ±0.1m/s±1個字
②100ms以上 ±0.2m/s±1個字
行 程：
|
|
量 程 |
分辯率 |
誤 差 |
|
真空斷路器 |
50.0mm |
0.1mm |
1%±1個字 |
|
SF6斷路器 |
300.0mm |
1mm |
|
|
少油斷路器 |
600.0mm |
電 流： 量程 20.00A 分辯率0.01A
輸出電源： DC30～250V數字可調/20A（瞬時工作）
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重 量： 9kg
| HDKG-8高壓開關動特性測試儀功能技術指標 |
武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于高壓開關檢測設備的設計，研發，生產，銷售以及服務。是一家該系列產品專業廠家。
HDKG-8高壓開關動特性測試儀是我公司最新研發產品，您可以點擊右側“在線咨詢”，我們的在線客服會給您報價信息，或者您也可以直接撥打我公司銷售熱線：027-88933327 027-88933290 或 13163274270（售后服務）
HDKG-8高壓開關動特性測試儀又稱：高壓開關測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀
