HDKG-10B高壓開關機械特性測試儀
廠家：武漢華電科儀電氣有限公司 |
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
我公司生產的HDKG-10B高壓開關機械特性測試儀可完成電力、石化、冶金等行業日常對開關機械特性的檢測。

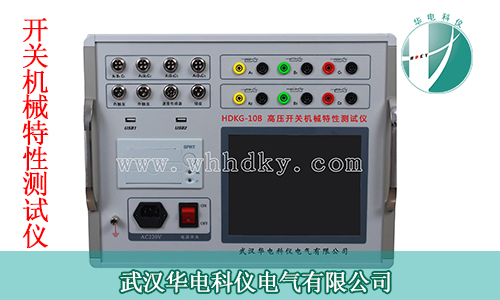

（點擊圖片了解HDKG-10B高壓開關機械特性測試儀）
| HDKG-10B高壓開關機械特性測試儀產品簡介 |
HDKG-10B高壓開關機械特性測試儀（又稱高壓開關綜合特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
| HDKG-10B高壓開關機械特性測試儀產品特點 |
▲ 8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
▲ 高速熱敏打印機，方便現場打印測試數據。
▲ 機內集成式操作電源，無須現場二次電源，現場使用方便快捷�？商峁〥C20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
▲ 配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
▲ 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
▲ 開關動作一次，得到所有數據及圖形。
▲ 主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
▲ 配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
▲ 同時可測12路金屬觸頭斷口，6路合閘電阻。
▲ 內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
▲ 內部抗干擾電路可滿足500KV變電站內可靠使用。
| HDKG-10B高壓開關機械特性測試儀最新技術指標 |
| 時間測量 |
12路 固有分閘（合閘）時間 分閘（合閘）相內不同期 分閘（合閘）相間不同期 合閘（分閘）彈跳時間（彈跳次數） 測試范圍：0.01ms～20000ms，分辨率：0.01ms |
| 合閘電阻測量 |
6路固有分閘（合閘）時間 分閘（合閘）相內不同期 分閘（合閘）相間不同期 合閘（分閘）彈跳時間（彈跳次數） 合閘電阻投入時間 |
| 測量范圍 | 0～1300Ω,分辨率1Ω,精度1% |
| 速度測量 |
剛分（剛合）速度
指定時間段（行程段或角度段）平均速度 |
| 測速范圍 |
1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s 0.5°角度傳感器 1周波/ 0.5° 傳感器：50mm，分辨率:0.1mm 360線傳感器：360о，分辨率:0.5о 選配傳感器：300mm、1000mm、加速度傳感器 |
| 行程測量 |
動觸頭行程（行程）
接觸行程（開距） 過沖行程或反程（超程） |
| 電流 | 最大電流輸出為20A。 |
| 交直流電源 | AC 220V ± 10%；50Hz ± 2% |
| 直流電源 | 輸出電壓：35～265V連續可調，輸出電流：≤ 20A(短時) |
| 隔離開關測量范圍 |
電壓輸出：DC35～265V（可調）；
電源輸出時間：0.01-20秒（可設置）； 斷口信號最大采集時間為20秒； 可測斷口合、分閘時間、三相不同期、彈跳時間及次數 |
| 主機體積 | 380×280×170mm |
| 使用環境 | -10℃~+50℃ |
| 相對濕度 | ≤90% |
| HDKG-10B高壓開關機械特性測試儀廠家簡介及最新報價信息 |
武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于高壓開關檢測設備的設計，研發，生產，銷售以及服務。是一家該系列產品專業廠家。
HDKG-10B高壓開關機械特性測試儀是我公司最新研發產品，您可以點擊右側“在線咨詢”，我們的在線客服會給您報價信息，或者您也可以直接撥打我公司銷售熱線：027-88933327 027-88933290 或 13163274270（售后服務）
HDKG-10B高壓開關機械特性測試儀又稱：高壓開關測試儀、高壓開關動特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀
