電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現節點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。
我公司研制的HKJD-20A接地引下線導通測試儀一種自動化程度很高的便攜式測試儀,專門用于測量攜帶型短路接地線以及個人保護接地線的直流電阻。

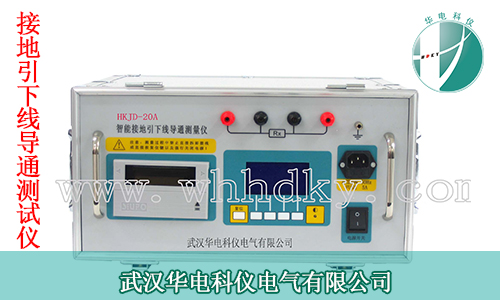

（點擊圖片了解HKJD-20A接地引下線導通測試儀）
下面我們來講講HKJD-20A接地引下線導通測試儀怎么操作
一、熟悉面板
面板如下圖所示：
面板可分為三個主要部分：即輸出部分、顯示和鍵盤控制部分以及打印部分。下面將逐一加以介紹：
二、輸出部分
如上圖所示，輸出部分包括四個接線柱。其中外側的兩只接線柱為恒流源輸出，測試電流既通過它送到待測的電阻。內側的兩只接線柱是測試電壓的輸入，本機即通過它來讀取待測電阻上的電壓值顯示和鍵盤控制部分。
三、顯示和鍵盤控制部分
|
|
|||
|
20 A |
|||
|
1.0 0 0 0Ω
|
|||
|
|
退出 |
存儲 |
打印 |
本機的顯示器是一個128×64點陣液晶顯示器，電阻的測量值以及操作信息均通過它顯示。顯示器分為三個區：上層顯示當前測試電流；中間的顯示區顯示測量的電阻值；最下顯示儀器按鍵功能提示。（因工作狀態不同，顯示的漢字不同，按鍵的功能也不同，有關它們的詳細信息請參閱后面相關部分）。
左下側是整機復位按鍵，當儀器出現死機或嚴重干擾時，按下復位鍵重新回到儀器的初始狀態；儀器在此之前所存儲的數據將不會丟失。中間有四個按鍵（因工作狀態不同，顯示的漢字不同，按鍵的功能也不同，有關它們的詳細信息請參閱后面相關部分）。它的右下側有對比度調節孔，用以調節液晶顯示器的對比度。
四、打印部分
本儀器提供的是16行微型面板式打印機，使用壽命長、打印速度快、更換打印紙和色帶容易，無須其他維護和保養。整機電源接通后打印機右下角指示燈亮，表示打印機處于待機狀態，測試中或測試完畢后根據顯示提示按下打印鍵就可打印出數據。
