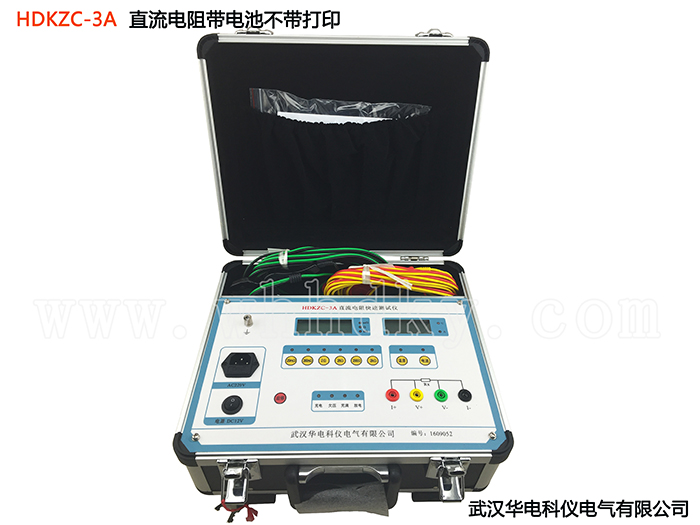

HDKZC-3A（不帶打印）直流電阻測試儀產品簡介：

測量變壓器繞組的直流電阻是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的第二位，《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，其目的是：

    ①檢查繞組內部導線和引線的焊接質量；

    ②檢查分接開關各個位置接觸是否良好；

    ③檢查繞組或引出線有無折斷處；

    ④檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；

    ⑤檢查層、匝間有無短路的現象。

    本儀器界面設計采用微機控制,大屏幕背光漢字液晶屏顯示,操作簡便、顯示清晰人機交互界面友好，測量過程及儀器工作狀態提示明確充分，不需操作人員記憶過多的規程；采用電流源線性補償技術,測試穩定、測量精度高、速度快，提高了測量效率，減輕了操作人員的工作強度。技術上采用“四端”測量,消除引線電阻與接觸引起的測量誤差。有過壓防護功能,能防反電動勢沖擊。面板式打印機可快速打印測量結果(選用)。體積小、重量輕、攜帶方便。

    本儀器適用于各類電力變壓器、互感器繞組等感性低阻值電阻的測量與分析。

1、測量范圍:  0～2000Ω。(共六檔)

2、測試電流: 3A(20mΩ～2Ω); 0.3A(20Ω); 0.03A(200Ω) ; 0.003A(2000Ω) 。

3、分辨率:  1μΩ(20mΩ檔); 10μΩ(200mΩ檔); 0.1mΩ(2Ω檔); 1mΩ(20Ω檔); 10mΩ(200Ω檔); 0.1Ω(2000Ω檔) 。

4、準確度: 1mΩ～10mΩ( ±1.0 %  +2 d )，10mΩ～2000Ω( ±0.5 %  +2 d )

其它:

1、整機功耗:≤30W

2、工作溫度與濕度: 0℃～40℃; ≤ 85 % RH

3、耐壓: AC1.5kV  50HZ  1min

4、工作電源:  14.8V/2.2Ah鋰離子可充電電池；  AC220V 50 HZ (±10 %)

5、尺寸:350mm(L)× 260mm(W)× 140mm(D)

6、重量: 約3kg
