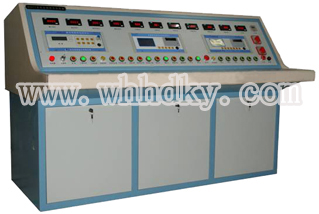

HDBT-2000 變壓器電氣特性綜合測試臺產品簡介:
該綜合臺適用供配電系統,電力變壓器制造廠,工礦等企業單位,能真實地判斷電力變壓器的空載電流,空載損耗,阻抗電壓和負載損耗,準確的測量電力變壓器直流電阻,變比,實施狀態診斷,確保安全運行,為監測或制造變壓器提供了可靠的數據。
1.本綜合臺能完成5000kVA以下的空載試驗,6300kVA以下的空負載試驗、變比組別試驗、直流電阻試驗、絕緣電阻試驗、阻抗實驗、三倍頻感應耐壓試驗及交流耐壓試驗于一體。
2.測量參數字顯示,測量參數菜單顯示,參數設置等。
3.綜合臺上特別設計有日期、星期、時間、溫度、濕度等功能,以備試驗工作人員在測試中填表(建檔)專用。
4.所有測試數據即能顯示又將測試結果打印輸出,消除人為的讀數誤差和節省大量的計算時間。
5.采用顯示、操作分類設計,觀查視角好,操作方便。
測試項目 |
變壓器變比測試/直流電阻測試/空載損耗測試/負載損耗測試/交流耐壓測試/感應高壓測試/倍頻試驗 |
|
測量范圍 |
電壓: |
0~450V |
精度: |
0.1級 |
|
電流: |
0~5A |
|
精度: |
0.1級(百分比電流值) |
|
交流耐壓試驗: |
0~100kV 可調 |
|
高電壓測量: |
0~100kV |
|
精度: |
1.0級 |
|
外形尺寸 |
2080×980×1380(mm) |
|
擴充量程 |
CT擴充量程分布是:2.2/5、5/5、10/5、20/5、50/5、100/5、150/5、200/5、300/5A,由操作者根據被試品容量選擇。 |
