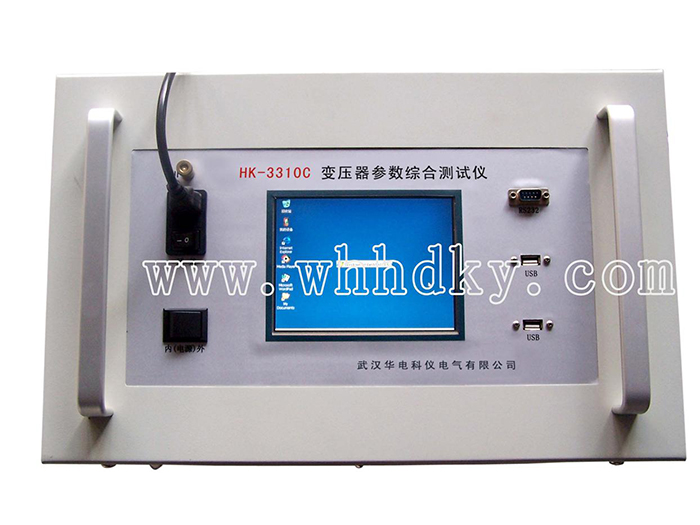

HK-3310C  變壓器參數綜合測試儀產品簡介：

HK-3310C型變壓器綜合測試儀，是將三通道直流電阻測試儀、低電壓短路阻抗測試儀、有載開關測試儀集于一體的測試大型電力變壓器的儀器。

直流電阻：

1、三相同時測試和自動助磁的功能

2、可以一次將高、低壓電流、電位測試線全部接到變壓器上，測試過程中不用在倒測試線；

3、對于有中性點星型接法的繞組測試，可以采取三相同時測試的方式測試A0、B0、C0相的電阻值，大大節省測試時間；

4、對于三相五柱低壓內部角接變壓器的低壓側測試時，可以采用自動助磁的方法，測試速度快；

5、可以顯示、打印變壓器的高、中、低壓繞組的全部測試數據，并自動計算出三相不平衡度，還可以打印折算到額定溫度下的阻值數據；

6、具有完善的反電勢保護功能；

7、儀器可以永久存儲測試數據。

短路阻抗：

1、采用單相220V低壓電源，分別對變壓器的AB、BC、CA繞組自動施加電流，同步采集數據并換算出額定阻抗百分?jǐn)?shù)。

2、接線方式為Y/△，Y/Y，△/Y的三相變壓器，可將連接線一次性接好，選擇三相測量，即可自動測出數據，并自動計算阻抗值和阻抗誤差；

3、使用儀器的單相法做三相變壓器時，輸入?yún)��?shù)要輸入額定容量的1/3。

4、可以顯示、打印變壓器的全部測試數據；

5、儀器可以永久存儲測試數據。

有載開關：

1、三路獨立的恒流源；

2、功能強大，可實現過渡波形、過渡時間、過渡電阻、三相同期性等參數的測量；

3、智能型測試和結果分析；

4、可以顯示、打印變壓器有載開關的測試波形；

5、儀器可以永久存儲測試波形；

6、儀器設有自動放電回路和過壓保護電路。
