超輕型試驗變壓器又稱試驗變壓器，俗稱試驗變。超輕型試驗變壓器是依據《試驗變壓器國家標準》、行業標準《JB/T9641-1999》有上海日行電氣有限公司研制國家電力部門核實通過的一種電力檢測儀器，主要適用于電力系統、工礦企業、科研部門等對各種電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度及泄漏試驗。

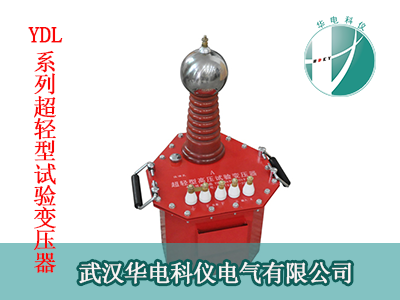

下圖為我公司研發的產品YDL系列超輕型試驗變壓器：

（YDL系列超輕型試驗變壓器）

一、概述：

YDL系列超輕型試驗變壓器作為高壓試驗設備的主機，與控制系統、調壓器、保護裝置等組合，對電氣產品、設備、元器件和絕緣材料等進行工頻耐壓試驗，以考核被試品的絕緣水平，并可及早發現被試品的局部缺陷及衡量被試品承受內、外部過電壓的能力。其特點是體積小、重量輕、安裝使用方便。

二、產品關鍵字：

試驗變壓器、工頻耐壓試驗、輕型變壓器、變壓器、油試驗變壓器

三、采用標準：

DL/T 848.2-2004        《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》

DL/T 848.3-2004        《高壓試驗裝置通用技術條件第3部分:無局放試驗變壓器》

JB/T 9641-1999         《試驗變壓器》

DL/T 474.4-2006        《現場絕緣試驗實施導則第4部分:交流耐壓試驗》

DL/T 596-2005          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　　　　　　　   《電工名詞術語》

GB/T16927.1~2-1997　   《高電壓試驗技術》

GB4793-1984            《電子測量儀器安全要求》

GB191                     《包裝貯運標志》

GB/T.311-1997          《高壓輸變電設備的絕緣與配合》

四、儀器特點：

1.YDL系列超輕型試驗變壓器為戶內式設備，鐵芯采用優質冷軋取向硅鋼片，結構為芯式、橫式放置，芯柱上同心地裝有低壓繞組、測量繞組、屏蔽、高壓繞組。

2.高壓繞組為多層寶塔式梯形結構、低壓繞組為圓筒式結構，屏蔽連同鐵芯一起接地。

3.油箱底部設有移動腳輪（5kVA以下無腳輪），可在地面任意移動，便于實驗室和野外現場作業。
