HKWR-20A地網參數綜合測試系統
生產廠家：武漢華電科儀電氣有限公司 |
在運行變電站進行接地網的參數測試過程中，環境電磁干擾非常嚴重，干擾信號比較復雜，可能導致各種不同的誤差，主要包括：
•地網中干擾電流。地中往往有零序工頻干擾電流存在（主要是零序電流），它所產生的電壓降疊加地網參數有效信號中，導致不易消除的測量誤差；
•測試引線干擾。外界電磁場在電壓極測量引線上產生感應電壓（工頻占主要成分），其數值有時可達十伏或者更高，將導致測量結果出現較大的誤差；外界電磁場在電流極測量引線上產生感應電壓，因電流極回路的阻抗比較小，將在回路中形成較大的干擾電流，也會導致測量誤差；
•測試引線互感。地網規模較大時，電流極引線和電壓極引線較長（用架空線布置時），電流線和電壓線之間距離較近（用架空線布置時），測量線之間存在互感，由此會帶來較大的電網阻抗測量誤差。
由于大中型接地網誤差來源比較復雜，地網的接地電阻值也比較小，跨步電壓和接觸電壓信號較弱，導致地網參數測試?yán)щy，因此，要保證測試結果的準確性和穩定性，必須用科學的測量方法消除各種地網參數測試過程中存在的環境電磁干擾�，F(xiàn)場實測表明，電磁干擾水平較高時，如果采用工頻試驗電源進行測試，即使采用倒相法等傳統的抗干擾措施，測量結果也很不穩定，測量誤差仍比較大（有時已遠超過允許的范圍），測試結果的可信度大大降低，從而導致地網評估結論無法反映地網的真實狀況。其主要原因在于試驗電流的頻率與外界工頻干擾的頻率相同，工頻干擾信號的微小變化也會導致其與測試信號混合后，信號特征復雜，難以分離。同時環境電磁干擾信號中的諧波、高頻和直流等成分的影響也不容忽視。

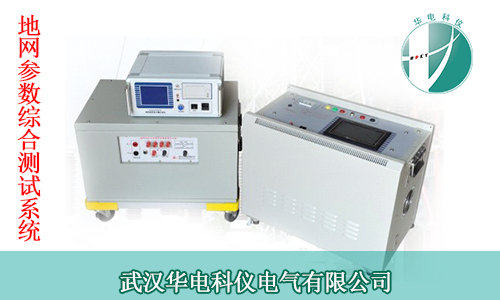

HKWR-20A 地網參數綜合測試系統是我公司最新研發用于解決以上問題的設備，本設備由三部分組成：HK100XP多功能選頻表+變頻試驗電源+隔離變
（點擊圖片了解HKWR-20A 地網參數綜合測試系統）
| HKWR-20A地網參數綜合測試系統簡述 |
HKWR-20A地網參數綜合測試系統采用接近于工頻的異頻試驗電流（最靠近工頻的測試頻點為47.5Hz和52.5Hz）進行測試，并應用數字信號分析和濾波技術等，有效剔除了分離干擾信號（包括工頻、諧波、高頻、以及直流分量等成分）和異頻測試信號，從而大大提高了地網參數測試的精度。采用異頻法測量地網參數，從根本上解決了傳統“工頻電流法”難以消除工頻干擾影響的問題，采用接近工頻50Hz的測試頻點，異頻試驗電流在地中散流情況與工頻電流的散流情況極其接近，所測頻點平均值可視為地網的工頻特性參數。
HKWR-20A地網參數綜合測試系統功能特性
★ 能完成多個地網參數的分析測試，包括：接地阻抗、.土壤電阻率、跨步電壓、接觸電壓、電位梯度等。
★ 獨有的頻率分離技術，能在工頻干擾和異頻測試信號為10:1的條件下分離有用異頻測試信號。以2V的異頻測試信號電壓計算，可在地中工頻干擾電壓20V的條件下準確、穩定測試。
★ 變頻試驗電源可輸出40~60Hz（以2.5Hz為間隔，主要針對外配大功率電源）的試驗電流，在各個頻點測試的數據，折算到50Hz后取其平均值為測量結果。由于試驗電流的頻率與系統工頻十分接近，因此可以認為試驗電流在地中散流情況與工頻電流的散流情況相同，所測結果可視為地網的工頻特性參數。
★ 系統測試結果包括地網的接地阻抗Z、純電阻分量R和純感抗分量X，能有效消除測量過程中引線互感與地網自感的影響，得到真實的地網電阻分量R，即使在強干擾電壓和電流條件下，其測量結果仍具有很好的重復性和準確性。
★ 自動判斷電流回路的阻抗，具備電流極輔助接線斷線保護功能。
★ 儀器采用智能化控制，測試儀主機自動判斷測試頻率，可自動完成測試任務。
★ 儀器采用高精度傳感器、高精度數模轉換芯片和高性能數字信號處理器，測試信號動態范圍寬，分辨率高，mV級信號的測試也能保證精度。
★ 儀器采用大屏幕液晶顯示，漢化菜單提示，人機界面簡潔直觀，由一個電子鼠標可完成所有操作，使用極為簡單。
★ 儀器提供儲存512組測量數據，掉電不丟失，可隨時查看歷史數據，也可隨時打印。
★ 儀器采用穩定的正弦波信號試驗電源，電流輸出可調以滿足不同條件的地網測試，且輸出穩定平滑，紋波系數小。
★ 主機選頻儀自帶大容量鋰離子電池，續航能力8h。
HKWR-20A地網參數綜合測試系統技術指標
|
1 試驗電流的頻率： 只支持外接電源，支持40~60Hz頻點，試驗頻率必須是2.5Hz的倍數。 |
2 測試信噪比： 10:1（工頻信號：異頻測試信號） |
|
3 測試電流范圍： 3A~50A（外接電源）。 |
4 電壓測試范圍： 阻抗測試時：20~600V（有效值）；電壓測量時：2mV~200mV。 |
|
5 阻抗測量范圍： 0.01Ω～100Ω，（包括電阻分量和電抗分量） |
6 阻抗測量準確度： 阻抗大于0.1Ω時，±1.0%讀數±0.001Ω |
|
7 電流測量范圍： 1A~50A |
8 電流測量準確度： ±0.5%讀數±0.01A |
|
9 電壓測量分辨率： 0.01mV |
10 電壓測量準確度： 200mV~600V，±1.0%；1mV~200mV，±2.0% |
|
11 供電電源： AC 220V±10%，50±1 Hz，0.5kVA（內部） |
12 外部變頻電源 ： AC 380V±10%，50±1 Hz， (15kw,更大可定制) |
|
13 隔離變壓器： 并聯輸出：400V、30A；(15KVA,更大可定制) |
14 串聯輸出： 800V、15A； |
|
15 外型尺寸：
測試主機： 350×320×150(mm) 異頻電源： 350×320×500(mm) 耦合變壓器： 450×400×500(mm) |
16 重量：
測試主機： 6kg 異頻電源： 25kg(15kw,更大可定制) 耦合變壓器： 40kg(15KVA,更大可定制) |
|
儀器使用環境： 環境溫度： -15℃－50℃ 相對濕度： <90% |
|
HKWR-20A地網參數綜合測試系統廠家簡介及最新報價信息
武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于地網參數綜合測試系統的設計，研發，生產，銷售以及服務。是一家該系列產品專業廠家。
HKWR-20A地網參數綜合測試系統是我公司最新研發產品，您可以點擊右側“在線咨詢”，我們的在線客服會給您報價信息，或者您也可以直接撥打我公司銷售熱線：027-88933327 027-88933290 或 13163274270（售后服務）
