| 蓄電池在線監測實施的意義 |
1、可有效地解決蓄電池從采購、保管、投入運行直到報廢中存在的管理困難的問題。
2、“智慧電池”是構建“智能電網”的一個組件，通過電池信息的互通互連，可以有效提高電網的安全性與可靠性。
3、 可以在準確分析電池狀態的基礎上，利用電池劣化的機理，從根本上減輕或消除電池劣化的主要因素，能有效提高電池運行的安全性和可靠性，顯著提高電池的使用壽命。
目前，電力系統變電站操作電源、通信電源、機房UPS，以及儲能電站、光伏電站、通訊基站、電動汽車，都大量使用蓄電池作為后備電源系統。這些蓄電池從采購、庫房存放、投入使用、運行維護，到報廢收回，都會消耗大量的人力、物力和財力。在電池全生命周期的各個階段，電池的SOH、SOC、剩余壽命影響因素眾多，還沒有一個清晰的數學模型，現有測試技術檢測電池的SOH、SOC、剩余壽命還很困難，這些關鍵數據對設備使用者和管理者來講還是“黑箱”，使用者對電池的當前狀態數據如溫度、電壓、內阻、SOC、SOH、剩余壽命等信息，以及電池的歷史數據如生產日期、充放電次數等信息，難以獲得甚至無法獲得，從而產生安全隱患。
| 產品特點 |
1) 準確測量
電池的運行參數主要受充電電源的控制，尤其是電池的浮充電壓，直接影響電池的浮充使用壽命。世界最好的電池也不能長期工作在偏高（或偏低）的浮充電壓下。浮充電壓的測量要求系統具有高準確度，電池組串聯后的高電壓要求系統具有高抗共模性能。
在線測量每個單電池的內阻是系統的核心技術之一，測量準確度直接關系到分析的準確度。在線測量需要解決充電機和用電負載干擾的問題。對于大容量電池，電池內阻是微歐級小信號，常規的測量方式已經不能得到有意義的數值，系統采用了DSP（數字信號處理）技術實現了高精度測量。
2) 綜合分析
以電池正確運行條件為核心依據，對系統電池的電壓、內阻、電流和溫度數據及其變化進行綜合分析。
綜合分析以上參數，可以發現電池組運行中發生的超越電池參數極限的事件，這些事件包括：充電電流過大、放電電流過大、電池組浮充電壓高、電池組浮充電壓低、電池組過放電、單電池浮充電壓高、單電池浮充電壓低、單電池過放電。
電池監測除發現電池的運行條件異常外，最重要的是要及時預報電池失效。根據國際標準，對內阻等參數的變化發生超限，必須盡快進行電池檢查或維護。
3) 高可靠性
本系統應用于對可靠性要求很高的場合，要求保證系統長期穩定工作。
本系統應對用戶設備不產生任何附加干擾，保證用戶設備同監測系統共同長期穩定工作。
系統還應具有較好的容差和容錯能力，避免誤報警。
4) 可擴展和網絡化
系統要滿足蓄電池應用的大部分應用場合，包括電信、電力、UPS等不同電池配置的應用�？梢愿鶕�(jù)電池的不同數量、不同規格和不同的擺放形式來靈活配置。
系統可擴展放電測試設備，自動完成放電測試。
網絡化和信息化是電子設備的發展趨勢，系統設計要有通訊接口和多種網絡方案。
| 產品圖片 |

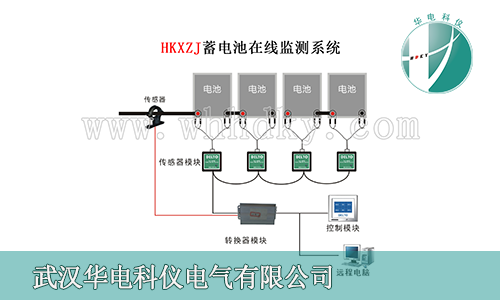

（HKXZJ 蓄電池在線監測系統）
| 產品硬件介紹 |
系統由檢測模塊、轉換模塊、人機終端及相關軟件，一個轉換模塊可接入最多240個檢測模塊，完成對不同只數和不同電壓規格的蓄電池組的監測管理。

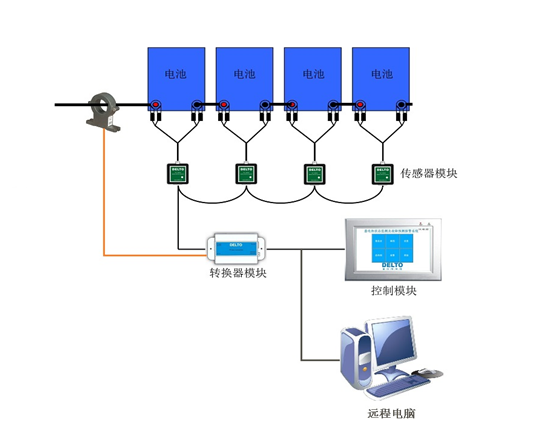

| 系統結構圖 |
其中：
傳感器模塊用于檢測電池內阻、電池電壓、電池溫度。每節電池配置一個電池檢測模塊。
轉換器模塊通過串行總線收集最多250只傳感器模塊數據，包括單電池內阻、單電池電壓、單電池溫度，和電池組充放電電流。并將這些數據傳輸?shù)奖镜乜刂颇K或遠程電腦
控制模塊可以用于就地人機界面操作，觸摸屏顯示，MOBBUS 接口。
| 蓄電池預警儀系統主要性能指標 |
1.電壓測量
電池電壓測量范圍 0～3.0V、0～20V（單體、可選）
0～100V、0～500V（電池組、可選）
電壓測量準確度 ±（0.2%RD＋0.1%FS）
2．電流測量
電流測量范圍 0～100A、0～500A（也可選其它規格）
電流測量準確度 ±2%（與傳感器有關）
3．內阻測量
內阻測量范圍 0～50mΩ
內阻測量準確度 5%RD＋0.5%FS
4.工作環境
溫度 5～45℃
濕度 ＜90RH%
5.監控軟件
蓄電池預警儀系統軟件配合HKXZJ蓄電池預警儀使用，能夠?qū)崿F(xiàn)包括：電池組的管理、參數設置、趨勢分析、通訊設定、時間校正等功能。
用戶可以利用該軟件增加電池組，修改電池組屬性、修改報警參數、校正系統時間，提取當前監測數據、提取歷史監測數據，還可以對所有監測參量進行時間段趨勢變化分析，生成曲線和圖表，通過曲線可以直觀分析出監測參量在某時間段的變化過程，通過直方圖可以看出單體電池的不一致性等；生成的曲線和圖表可以隨時打印。
| 產品最新報價 |
武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于蓄電池在線監測系統設計，研發，生產，銷售以及服務，是一家優質的生產廠家。
HKXZJ蓄電池在線監測系統是我公司自主的研發產品，您可以直接撥打客服電話：027-88933327 88933290 或 13163274270（售后服務）
