| 產品概述 |
我公司自主研發生產的HKZD-A型直流電源綜合測試儀是根據國家關于直流電源運行和維護規程的相關要求，集多年的研制成果和長期現場運行經驗，綜合國內外相關先進技術而派生的新產品，該裝置可實現不同容量充電機以及蓄電池組容量的檢測和試驗，并能準確可靠的測試出變電站直流電源系統的穩壓精度、穩流精度、紋波系數、效率值、交流輸入1-25次諧波值、放電容量等參數。同時配備直流電源綜合測試儀數據分析軟件，對上傳至計算機的測量數據進行各種分析。

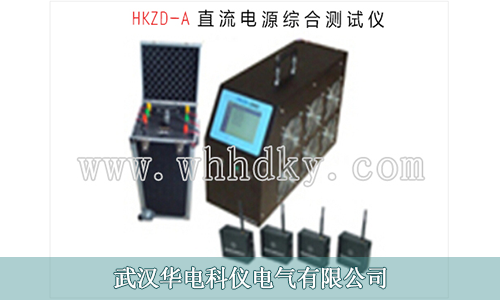

| 產品圖片 |
| 產品功能 |
綜合測試：綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，并計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。
穩壓精度測量：交流輸入電壓在額定電壓±10%范圍內變化，負荷電流在0～100%額定值變化時，直流輸出電壓在調整范圍內的任一數值時其穩壓精度。
穩流精度測量：交流輸入電壓在額定電壓±10%范圍內變化、輸出電流在20%～100%額定值的任一數值，充電電壓在規定的調整范圍內變化時，其穩流精度。
紋波精度測量：充電裝置輸出的直流電壓中，脈動量峰值與谷值之差的一半，與直流輸出電壓平均值之比，計算出出穩壓紋波系數和穩流紋波系數。
效率測量：充電裝置的交流額定輸入功率與直流輸出功率之比，效率測量顯示測量交流電壓、測量交流電流、測量直流電壓，測量直流電流，并計算出輸入功率、輸出功率和效率。
諧波測量：電流諧波測量，主要顯示1～25次諧波的狀況，包括諧波(或基波)次數、諧波真有效值、諧波含有率（HR）、總諧波畸變率（THD）等參數。
電池放電：數字化控制恒流放電，自動實時監測單節和整組電池的電壓，電池放電測試顯示測量直流電流、測量直流電壓和放電時間，并計算出放電容量。
實時監控功能：實時顯示并控制各設定的參數（如電壓、電流、時間等）。
在線監測放電：可以實時通過無線通信監測，記錄單節或整組電池的電壓，并在PC機上實時曲線和柱狀圖顯示。
自動保護功能：可通過設定電池組和單體電池最低保護電壓、放電容量、放電時長四種門限報警而實現自動保護。
強大的數據處理功能：可對蓄電池的多項測量結果、曲線顯示、生成報表，并進行綜合計算分析，準確判別。
數據分析：包括的綜合分析、穩壓精度分析、穩流精度分析、紋波系數分析、效率分析、電網諧波分析和電池放電分析可重新顯示原測量界面的內容。
數據上傳：此功能允許用戶將保存的測量數據上傳到計算機以進行各種分析。
系統升級：此功能允許用戶使用U盤更新儀表軟件。
| 產品特點 |
l 是一種直流電源測試分析專用設備，全自動依照國標完成交流電壓調整、加載負載電阻、參數測試（紋波系數測試、穩流精度測試、穩壓精度測試等）、自動記錄測試值并停止測試等功能；
l 強大的擴展功能：兼容220V直流系統和110V直流系統的檢測；
l 采用三相自動數控調壓器：輸出精度高、功率大，電壓穩定度高；
l 使用ARM和DSP雙CPU工作控制，以及16M字節的FLASH存儲器；
l 儀表使用大屏液晶觸摸屏，全漢化圖形界面，操作更簡單、方便；
l 測試過程中實時顯示測試數據，所有圖表清晰美觀、直觀方便；
l 可保存、回顯測量數據或?qū)⑵渖蟼鞯?span>PC，專用直流電源綜合測試儀數據分析軟件進行詳細數據圖表分析。隨時測試隨時保存、編輯、打�。�
l 數據傳入計算機，進行入庫管理，可進行長期的歷史數據保存和分析；
l 模塊化結構，設計合理，運行可靠，體積小，重量輕；
l 大容量存儲器：存儲三百組穩壓精度測試、紋波系數測試、穩流精度測試、效率測試、限流特性數據圖形；
l 完備的通訊功能，具有RS232通訊接口與USB接口，利用U盤傳遞數據，可以U盤更新儀表軟件；
l 具有自動測試保護功能:當在測試過程中，檢測到整組或單體電池異常時，則自動終止測試；
l 防止對電池造成過放電，完全避免對設備造成沖擊；也可根據需要人為終止正在進行的測試過程
| 技術指標 |
|
項目 |
主機規格 |
負載電流 |
適用電壓等級 |
尺寸 |
直流電壓測量 |
重量 |
|
主 機 |
48V 150A |
0~150A |
48V |
415*180*310 |
38~58V |
9Kg |
|
48V 300A |
0~300A |
48V |
570*225*460 |
38~58V |
15Kg |
|
|
220V 30A/110V 30A |
0~30A |
220V/110V |
260*350*600 |
110V:88~132V 220V:176~275V |
13Kg |
|
|
220V 50A/110V 50A |
0~50A |
220V/110V |
500*360*420 |
110V:88~132V 220V:176~275V |
15Kg |
|
|
220V 50A/110V 80A |
110V:0~80A 220V:0~50A |
220V/110V |
500*360*420 |
110V:88~132V 220V:176~275V |
15Kg |
|
|
調壓器 |
額定功率 |
15KVA |
||||
|
輸入電壓 |
380V±10% |
|||||
|
輸出電壓 |
300V～450V |
|||||
|
額定電流 |
20A |
|||||
|
體積 |
260×350×600mm |
|||||
|
重量 |
18kg |
|||||
|
精度 |
電壓：±0.5%，電流：±0.5% |
|||||
|
紋波系數 |
0.01%～10%±0.02% |
|||||
|
供電電源 |
AC 220V±10% |
|||||
|
工作環境 |
溫度：-5℃~50℃ 濕度：5%~90% |
|||||
|
顯示屏 |
320*240彩色圖形LCD+觸摸屏 |
|||||
|
內存容量 |
128Mbit |
|||||
|
通訊接口 |
USB |
|||||
| 產品最新報價 |
武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于直流電源綜合測試儀的設計，研發，生產，銷售以及服務，是一家優質的生產廠家。
HKZD-A型直流電源綜合測試儀是我公司自主的研發產品，您可以直接撥打客服電話：027-88933327 88933290 或 13163274270（售后服務）
