產品概述



   HK-5000R容性設備帶電測試儀，綜合采用了絕對值測量和相對值比較兩種檢測技術，有效解決了現場干擾環境下介質損耗及阻性電流的精確測量問題，適用于在運行條件下，對電流互感器、CVT、套管、耦合電容器等設備的介質損耗、電容量進行在線巡檢，也可用于氧化鋅避雷器阻性電流及全電流的在線測量。



產品圖片

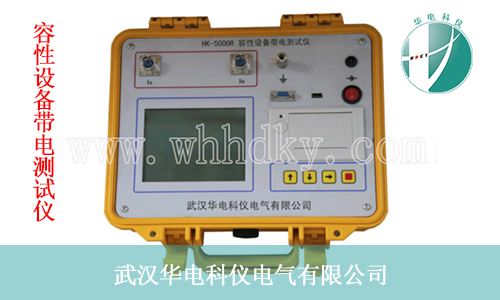

（HK-5000R容性設備帶電測試儀）



系統構成



   測試系統主要包括主機、專用測試電纜和取樣單元。測試時只需在主機和取樣單元之間連接測量電纜，選擇相應的測量模式，啟動測量即可獲得所需的絕緣參數。

    系統所配置的取樣保護單含有多重的保護措施，既可保證現場使用的絕對安全，又不會影響信號的檢測精度，可完全不改變?cè)O(shè)備的正常運行方式。



產品特點



   1.具備多種測試功能，既可對電容型設備的介質損耗和電容量進行在線或停電測量，又能用于氧化鋅避雷器阻性電流參數的測試。

2.內置兩個高精度穿芯電流傳感器(或開口式高精度電流鉗)，并采用異頻自校技術對傳感器精度動態校驗，可準確檢測70μA～700mA范圍內的電流信號，并能通過串接電阻的方式實現電壓信號測量。

3.電流傳感器采用穿芯結構，輸入阻抗為0，可耐受10A工頻電流的作用以及10kA雷電流的沖擊，滿足在線檢測的使用條件。

4.提供兩種介質損耗在線檢測方式，既可測量?jī)蓚�(gè)同相電容型設備的介質損耗差值和電容量比值，又可用PT二次側電壓作基準信號，對設備的電容量及介質損耗的絕對值進行測量。

5.完善的電磁屏蔽措施和先進的數字處理技術，介質損耗測試結果不受諧波干擾及脈沖干擾的影響，具有高達±0.05%的絕對檢測精度。

6.針對避雷器檢測提供兩種阻性電流檢測方式，容性電流的補償信號既可使用PT二次側電壓，又可使用同相電容型設備的泄漏電流，能夠準確測量MOA的全電流、容性電流、阻性電流及其基波與三次諧波分量等多種參數。

7.采用先進的數字化處理技術，實現避雷器容性電流的全補償，有效降低了MOA端電壓諧波分量對阻性電流峰值測試結果的影響。

8.具有相間干擾自動補償功能，對電場分布較為規則的“一”字形排列避雷器，可正確測得兩個邊相的阻性電流及其基波分量的峰值。

9.完善的自我校驗功能和高穩定度的電流傳感器，確保測試結果準確可靠，并可按照常規介損電橋的校驗規程進行定期校驗。



技術參數



1.整機結構參數

①外形尺寸：重量為8kg；

②顯示方式：大屏幕液晶顯示器，適合戶外使用；

③工作電源：充電電池；

④環境溫度：-25～45℃；

2.技術指標
