水內冷發電機絕緣特性測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。
我們通常在使用水內冷發電機絕緣特性測試儀對水內冷發電機進行測量試驗時，需要做些必要的準備工作。下面我們將詳細說一下該怎么去做這個試前準備工作.
首先，我們介紹下我們用來做試驗的儀器，我們將拿這款設備來做示范：
使用儀器：

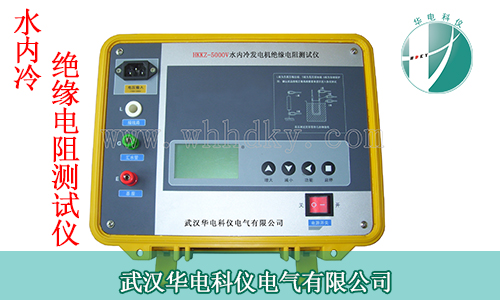

HKKZ-5000V水內冷發電機絕緣電阻測試儀
（點擊圖片了解HKKZ-5000V水內冷發電機絕緣電阻測試儀）
測試前的準備步驟如下：
1.斷開所有法蘭盤對機座之間的聯線。（注：匯水管上法蘭盤進水管，出水管及排污管與機座是聯結好的。試驗時，必須要斷開與機座的聯線。一般機組在安裝初時，內部已用導線在出水，進水管及排污管的法蘭盤與機座聯好，用導線引到機組側面接線柱上再與地聯結，測試時，與地?cái)嚅_。）
2.斷開PT, 斷開發電機組母線及主變（若發電機組母線及主變不能斷開，在中性點處測量時，得出的阻值是發電機組與母線及主變的并聯值）。
3.在斷開法蘭盤與機座之間的聯線后，用導線分別連結好法蘭盤的進水管，出水管及排污管，用儀表專用的匯水管測試線夾好已連結的進出水管的法蘭盤聯結線上，引到儀表處待用。
4.斷開測溫系統排線，對地短接。
5.若單相檢測絕緣時，被測相的繞組要首尾用導線相聯，其他兩相繞組分別首尾用導線相聯后接地，（即測量“A”相時，“A”相繞組首尾用導線相聯，“B”,“C”相首尾用導線相聯后接地）
6.若三相并聯測試時，在中性點處三相并在一起進行測試，測量出的阻值是三相繞組絕緣的并聯值。
7.用萬用表“KΩ”檔測引入的匯水管測試線插頭（金屬部位）對機座。測量匯水管對機座之間的絕緣電阻值≥3KΩ 即可（注意：在測量匯水管對機座之間的絕緣電阻值時，萬用表正反表筆交替分別測量，兩次測量的阻值若相差比較大，說明匯水管帶有一定極化電勢，兩次測量數據相差越大，極化電勢就越明顯）。
8.用外用表”KΩ” 檔或 “MΩ”檔測引入的匯水管測試線插頭對繞組之間的絕緣電阻值（即水阻）≥80KΩ 即可。
9.以上步驟完備后，分別將繞組的測試線接好后插入儀表“繞組”端，匯水管測試線插入儀表“匯水管”端，接地線插入“機座”端即可。
