六路石墨開關測試儀哪家好
更新時間:2019-04-30 點擊次數:
次
一、產品概述:
隨著社會的發展,人們對用電的安全可靠性要求越來越高,高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。六路石墨開關測試儀即(高壓開關機械特性測試儀)是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本,參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分,DL/T846.3-2004為設計依據,為進行各類斷路器動態分析提供了方便,能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行,為此華電科儀研發和生產了HDKG-10C 六路石墨開關測試儀來解決這一問題。
二、產品圖片

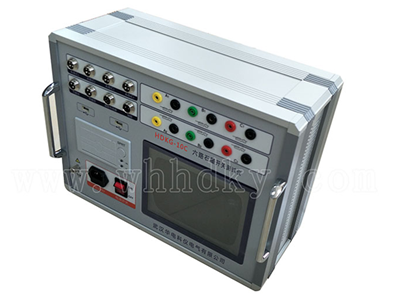

HDKG-10C 六路石墨開關測試儀
三、儀器特點:
⑴、8.4寸彩色大屏,windows操作系統,人性化操作界面,界面直觀,觸摸屏,便于現場操作人員使用。
⑵、高速熱敏打印機,方便現場打印測試數據。
⑶、機內集成式操作電源,無須現場二次電源,現場使用方便快捷?商峁〥C30~260V可調電源,電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
⑷、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭,安裝極為方便,簡捷。
⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
⑹、開關動作一次,得到所有數據及圖形。
⑺、主機可存儲六千組現試驗數據(可擴展存儲卡),機內實時時鐘,便于存檔。
⑻、配備U盤接口,可直接把數據保存到U盤,上傳到計算機進行分析、保存。
⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、6路石墨。
⑽、內含包絡線,通過多臺(2-10臺)開關測試的數值,生成標準包絡線,進行分析對比,還能進行開關震動頻率分析。
⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。
四、主要技術參數:
1.時間測量:
12路固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
合閘(分閘)彈跳時間(彈跳次數)
測試范圍:0.01ms~20s,分辨率:0.01ms,
測試范圍:20s~200s,分辨率:0.1ms,
在200ms以內準確率:(0.1%t±0.1)ms
合閘電阻測量:
6路固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
合閘電阻投入時間
3. 測量范圍:20~10KΩ,分辨率0.1Ω,準確度:3%±1個字
4.石墨觸頭測量:
6路固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
測量電流:10A
5.速度測量:剛分(剛合)速度
指定時間段(行程段或角度段)平均速度
6. 測速范圍:1mm傳感器 0.01~25.00m/s,
0.1mm傳感器 0.001~2.50m/s
0.5°角度傳感器 1周波/ 0.5°
7.行程測量:動觸頭行程(行程)
接觸行程(開距)
過沖行程或反程(超程)
直線傳感器:50mm,分辨率:0.1mm,測量范圍:0-50mm.
360線傳感器:360о,分辨率:0.5о,測量范圍:5-1000mm.
8. 電流:最大電流輸出為20A,最小分辨率:0.01A。
9.儀器電源 :AC/DC 220V ± 10%;50Hz ± 2%
10.內部直流電源:輸出DC20~260V連續可調,輸出電流:≤ 20A(短時)
11. 隔離開關測量范圍:
⑴、電壓輸出:DC35~260V(可調);
⑵、電源輸出時間:0.01-20秒(可設置);
⑶、斷口信號最大采集時間為200秒;
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
12.主機體積:380×280×170mm
13.使用環境: -20℃~+50℃
14.相對濕度:≤90%
五、相關鏈接
HDKG-10C 六路石墨開關測試儀:
http://kcj88.com/products/dlqjc/201902291.html
HDKG-SHS33石墨合閘雙端高壓開關測試儀:
http://kcj88.com/products/dlqjc/201902293.html
HDKG-SHS36石墨合閘雙端高壓開關測試儀:
http://kcj88.com/products/dlqjc/201902294.html
HDKG-SHS66石墨合閘雙端高壓開關測試儀:
http://kcj88.com/products/dlqjc/201902295.html
