如何判斷間隙放電？——過電壓保護器測試儀幫您解決

一、產品概述

HKBP-40過電壓保護器測試儀廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或HKBP）的工頻放電電壓測試具有獨特的功效。該測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值，同時發出聲音報警信號，以提示試驗者，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。該測試儀集工頻高壓電源、測量、控制系統為一體，濃縮在一個鋁合金箱內，體積小，重量輕，防震耐摔，操作簡單，攜帶方便。

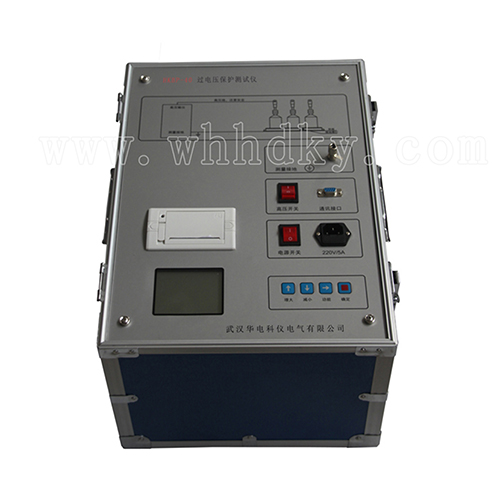

二、產品圖片

三、技術指標:

1.輸出電壓0～30kV  輸出電流0-25mA
2.檢測放電方式: 波形檢測和付立葉變換方式
3.準確度: 電壓: ±（讀數×2%+0.1）     電流: ±（讀數×2%+0.1）
4.高壓切斷時間: 小于0.2秒
5. 輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電
6.計算機接口：  標準RS232接口
7.打印機：           煒煌A7熱敏微型打印機
8.環境溫度：      -10℃～50℃ 相對濕度：      <90%


四、性能特點:

1.儀器采用波形檢測和付立葉變換方式時刻監測放電電流，當監測到放電電流時，立即紀錄此刻高壓并在0.2s內切斷高壓電源。測試結果精度高，便于實現自動化測量。
2.儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
3.儀器操作簡便，數據的測量在微處理器控制下自動完成。無需人工干預.
5.一體化機型，內附高壓電源，便于現場測試，減少現場接線。
6.高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。
7.低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。
8.防誤操作：兩級電源開關；電壓、電流實時監示；接線端子高/低壓分明；緩速升壓，可迅速降壓,聲音報警。
9.抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。
10.高壓電纜：為耐高壓絕緣導線，可拖地使用。
