HDKY-D100 電纜故障測試儀生產廠家
更新時間:2019-06-13 點擊次數:
次
一、
HDKY-D100
電纜故障測試儀產品簡介:
電纜故障測試儀是迎合工業級電力行業方案和 IT 時代的快速發展,將原來電纜故障測試儀的局限性,用工控嵌入式計算機平臺系統、網絡服務業務、USB 通信技術系統化,極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。特別對于日益增多的地埋電纜資料提供了一套獨有的管理軟件。
為此,我公司(華電科儀)研發了這樣一套系統,整套系統滿足中華人民共和國電力行業標《DL/T849.1~ DL/T849.3-2004》電力設備專用測試儀器通用技術條件,該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成,用于電力電纜各類故障的 測試,電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理,以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。

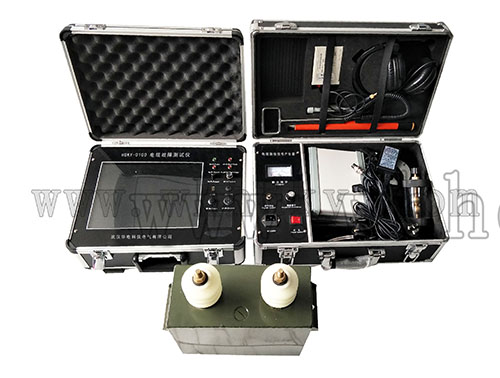

二、產品圖片
HDKY-D100
電纜故障測試儀
三、各單元技術指標:
1
、電纜故障測試儀主機優勢:
◆國內領先
采用工控嵌入式計算機平臺系統
,全電腦XP系統操作平臺,集成化軟件測試,并配有電纜故障測試軟件。
◆國內領先
采用12.1in大屏幕
,觸控鼠標操作,高亮屏顯示,適應戶外陽光下使用,鋰電供電、方便現場測試。工程鋁合金機箱,防震防潮實現極強穩定性。
◆采用最新的USB通信接口,采集信號穩定,主機可自動選擇最低
6.25MHz、最高達100MHz五種采樣頻率,自適應脈寬
,能滿足不同長度電纜的測試要求,減少了粗測誤差,提高了測試精度。
◆軟軟件實現波形可任意壓縮、擴展,同屏隨機顯示兩個更接近標準的波形供你準確比較分析,
雙游標移動可精確到0.15米,
提高測試精度,減少誤差。
◆主機支持主機自帶WIFI接收功能,專用3G軟件可隨時實現專家遠程現場實時測試技術服務,專家遠程操控用戶主機,業務技術配備手機安卓版測試軟件,給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導,使您無憂工作
(選配)
。
◆
內置現場波形
和現場實物接線圖,利于現場測試比對和日常學習,并能自動生成測試報告并打印。
◆關鍵的精確定點儀部分可直接
數字顯示測試者離故障點距離
,采用靜噪技術,是國內同類定點技術的又一次創新,為快速準確查找電纜故障,減少停電損失提供了有力保障。
◆高壓放電部分四種可供用戶選擇,國內領先全新的8.4kg
電纜故障測試儀主機技術指標:
1、可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障,包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
3、可測量長度已知的任何電纜中電波傳播的速度。
4、可測試電力電纜埋設路徑及埋設深度。
顯示方式:12.1英寸工業級液晶屏(XP操作平臺) 存儲空間:固定8G
測試方法:低壓脈沖法、沖閃電流法、直閃電流法
操作方式:
觸控鼠標操作
測試距離:
不小于60km
最短測試距離(盲區):
0-5米或無盲區
精確定點誤差
:±0.2m
測試誤差:
系統誤差小于±1%
分辨率:
V/fm;V為傳波速度m/μs;軟件游標0.10米。
采
樣頻率: 6.25MHz、12.5MHz、25MHz、50MHz、100MHz
電源與功耗:
AC 220V±10% 不大于15W DC 12V(7AH) 不大于20W
待機時間:
可連續使用6小時左右。
主機重量:
7kg
外形尺寸:
180mm×300mm×400mm
溫度-20℃~﹢40℃,相對濕度80%。
2
、路徑儀技術指標:
信號頻率:15KHz正弦波
輸出功率:Pomax≥100W
輸出阻抗:Zo=Zc(電纜特性阻率)
震蕩方式:斷續
環境溫度:-10℃~+40℃
相對濕度:RH≤85%(25℃)
主機重量:9.8kg
外形尺寸:180mm×300mm×400mm
聲磁數顯同步定點儀
1.
用途:
本產品用于埋地電絕緣故障點的快速、精確定位及電纜埋設路徑和埋設深度的準確探測。
2.
主要特點:
1、用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大,大大提高了儀器定點和路徑探測的靈敏度。在信號處理技術上,用數字顯示故障點與傳感探頭間的距離,極大地消除了定點時的盲目性。
2、纜溝內架空的故障電纜,過去定點時,全電纜的振動聲使任何定點儀束手無策,無法判定封閉性故障的具體位置。如今,只要將本儀器傳感器探頭接觸故障電纜或近旁的電纜上,便可精確顯示故障距離及方向,毫不費力地快速確定故障位置。
3、工頻自適應對消理論及高工頻陷波技術,大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力,縮小了定點盲區。在儀器功能上,利用聲電同步接收顯示技術,有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷,在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜,一般不用粗測便可實施定點,真正實現了高效、快速、準確。利用15z幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定,避免了原等幅15z信號源時電視機行頻對定點儀的干擾。
4、操作極其簡便,打開電源開關即可,無須換擋和功能選擇。結構緊湊、小巧、模塊化,便于攜帶維修,功能強大。
3.
技術指標
:
1.數顯距離:最大500米,最小0.1米。
2.粗測誤差小于10%,定點誤差為零。
3.電磁通道增益>110dB (30萬倍)。
4.電磁通道接收機靈敏度<5μV。
5.聲音通道音頻放大器增益<120dB (信噪比4:1時100萬倍)。
6.50Hz工頻抑制度>40dB (100倍)。
7.聲電同步顯示監聽:即現場定點時,數字屏在沖擊高壓形成的沖擊電磁波作用下,重復計數一次,并顯示故障距離或滿亮 (500.0米)。同時,由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波,以便排除環境雜波干擾。
8.聲波傳感器探頭換成15KHz電磁傳感探頭時,可作電纜路徑和電纜埋設深度的精確探測。
9.電源:6V免維護電瓶 1.2AH。
10.功耗:<120mA (0.7W)
11.工作環境:濕度80% 溫度-10℃—50℃
4.
高壓信號單元:HKYD-3KVA/50kv交直流工頻耐壓試驗裝置一套
1.操作箱容量:3KVA
2.試驗變壓器技術指標:
容量:3KVA
輸入電壓:200V
輸入電流:15A
輸出電壓:AC50KV DC70KV
輸出電流:60mA
測量電壓:100V
變比:500
