大電流發生器的用途與功能

一、產品概述

1. 用途

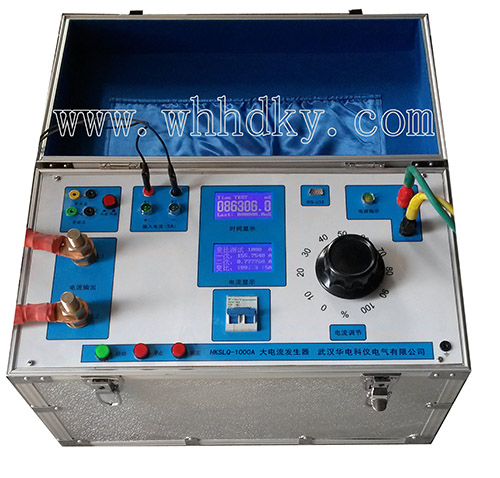

      HKSLQ-1000A大電流發生器（簡稱升流器），我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗；用于一次母線保護及各種電流互感器的變比等測試項目，被廣泛用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。 2. 主要功能

• 可長時間輸出0～1000A電流
• 可同步測試設備的動作時間
• 常開、常閉接點自動識別
• 可同時串接若干只校驗，提高工作效率
• 直接顯示一次電流、二次電流的測試值，便于試驗觀察及記錄。

3. 性能特點

• 電壓電流六位半液晶顯示，顯示精度更高，實驗結果更準確 (國內唯一)
• 128*64點陣液晶顯示，顯示數據更直觀，讀數更快捷（國內唯一）
• 儀表顯示鎖定功能，特別針對于互感器變比實驗時能夠更準確更快捷的讀數（國內唯一）
• 232通訊功能，實驗結果可直接上傳或用U盤存儲代替手動記錄（國內唯一）
• 極性測量，互感器極性自動測量，無需單獨實驗（國內唯一）
• 計時儀0.01S-9999.999S液晶顯示（國內唯一）
• 新增自鎖功能（國內唯一）
• 變比自動檢測功能
• 新增內部停表功能
• 采用美觀大方的PVC面板，使面板更耐臟耐磨
• 測量精度高         0.5級或0.2級
• 功率大、體積小、帶負載能力強
• 體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。

4. 操作注意
（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。
（2）測試過程中，如有打火，以及開機時無任何顯示等異�，F(xiàn)象，應立即關閉電源并重新檢查接線。
（3）在實際接線時，電流輸出端子應形成回路,不然儀器將不會輸出電流。
（4）本升流器帶隨機輸出導線;輸出外接銅導線按10A/mm100選擇。(標配為二根1米測試線)
（5）該設備容量是按5分鐘短時工作設計，如用于批量試驗，工作時間應小于5分鐘，等待10分鐘后，再進行下次工作。如做溫升(30分鐘-24小時)應按長期工作溫升配制。


二、技術特征

1.名稱和分類
（1）名稱：HKSLQ-1000A 大電流發生器。
（2）環境組別：屬GB6587.1-86《電子測量?jī)x器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。
（3）輸入 交流50Hz ， 220V。
（4）輸出單相0—1000.00A交流電流；電流可平滑平穩連續可調，精度高于0.1級；
 輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于0.3%。
（5）輸出電流方式：真有效值連續可調；
（6）輸出波形：標準正弦波 ；
（7）輸出開口電壓：6V.
（8）電流精度 ：各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高；
（9）電流穩定度：0.1%；
（10）電流波形失真：THD 1%  ；
（11）保護設置：過流、過壓；
（12）可測被測元件的電流動作時間，并可同步記錄鎖定動作時間。常開、常閉觸點自動判別。
（13）測時范圍：0. 0001S---9999.9999S，精度：0. 0001S
（14）功率：6000VA
