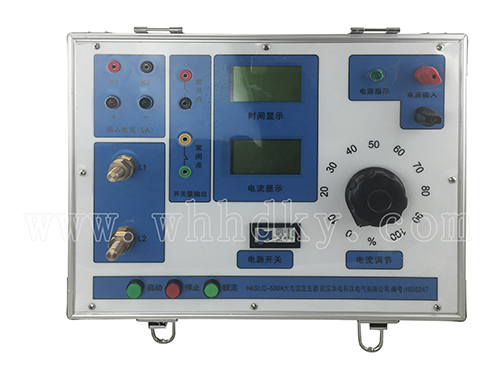

1.用途
HKSLQ-500A大電流發生器(簡稱升流器),我公司自行研制開發的測試設備,它集國內外同類產品的優點于一身,采用數控技術,抗干擾能力強,和上一代升流器相比,由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器,具有輸出功率大,體積小,重量輕等優點。主要用于熱繼電器,電動機保護器,接觸器,斷器器,空氣開關,開關柜,斷路器,保護屏校驗;用于一次母線保護及各種電流互感器的變比等測試項目,被廣泛用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。
2.主要功能
3.性能特點
4.操作注意
(1)接線完畢后,應檢查一遍,看看是否有接線錯誤,接插件是否接觸良好。
(2)測試過程中,如有打火,以及開機時無任何顯示等異,F(xiàn)象,應立即關閉電源并重新檢查接線。
(3)在實際接線時,電流輸出端子應形成回路,不然儀器將不會輸出電流。
(4)本升流器帶隨機輸出導線;輸出外接銅導線按10A/mm100選擇。(標配為二根1米測試線)
(5)該設備容量是按5分鐘短時工作設計,如用于批量試驗,工作時間應小于5分鐘,等待10分鐘后,再進行下次工作。如做溫升(30分鐘-24小時)應按長期工作溫升配制。
1.名稱和分類
(1)名稱:HKSLQ-500A 大電流發生器。
(2)環境組別:屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器(即可在室外環境使用)。
(3)輸入 交流50Hz , 220V。
(4)輸出單相0—500.00A交流電流;電流可平滑平穩連續可調,精度高于0.1級;
輸出電流是標準正弦波,毛刺微小,優于電力系統要求指標標準,紋波系
數小于0.3%。
(5)輸出電流方式:真有效值連續可調;
(6)輸出波形:標準正弦波 ;
(7)輸出開口電壓:10V.
(8)電流精度 :各電流均可平滑平穩連續可調,精度高于0.5級.電流電壓表顯示為真有效數值,精度高、穩定度高;
(9)電流穩定度:0.1%;
(10)電流波形失真:THD 1% ;
(11)保護設置:過流、過壓;
(12)可測被測元件的電流動作時間,并可同步記錄鎖定動作時間。常開、常閉觸點自動判別。
(13)測時范圍:0. 0001S---9999.9999S,精度:0. 0001S
(14)功率:6000VA
HKSLQ-500A大電流發生器:http://kcj88.com/products/naiya/20190294.html
HKSLQ-1000A大電流發生器:http://kcj88.com/products/naiya/20190277.html
HKSLQ-1-W4000A溫升大電流發生器系統:http://kcj88.com/products/naiya/20190298.html

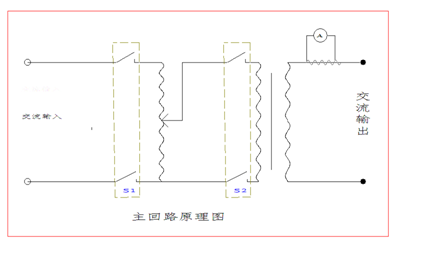

1.原理框圖(略)
2.工作原理
(1)儀器測量線路包括一路電流測量回路和一路電流測量回路。(可按要求增加電壓測試)可擴展伏安特性功能。
(2)電流測量回路包括微電流零阻抗CT、程控放大電路和采樣電路。
(3)電壓測量回路包括PT隔離信號采集電路,程控放大電路和采樣電路。
(4)由32位單片機運用計算機數字化實時采集方法,通過測量電壓信號幅值,根據電壓比例關系,可推算出高壓測電壓值,通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能,根據電流比例關系,可計算出設備輸出的電流大小,通過測量電流/電壓信號幅值與設定值進行比較實現過流保護的功能。
