三相工控機繼電保護測試儀生產廠家

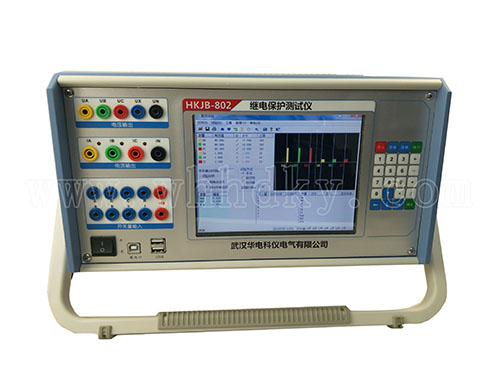

      HKJB-802繼電保護測試儀是武漢華電科儀自制研發生產的專用繼電保護測試儀儀器，采用工控機控制，可外接筆記本或臺式機操作，采用大屏幕液晶顯示，可準確測量現場的大多試驗工作，較好地滿足客戶的各種檢測需求。
一、性能特點
1、電壓電流輸出靈活組合  輸出達4相電壓3相電流，可任意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2、操作方式  裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
3、高性能主機  輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
4、軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。可方便進行三相差動保護測試。
5、具有獨立專用直流電源輸出  設有一路110V及220V專用直流電源輸出。
6、接口完整  裝置帶有USB通訊口，可與計算機及其它外部設備通信。
7、完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
  二、技術參數
  交流電流輸出
輸出精度   0.2級
相電流輸出（有效值）     0～40A
三并電流輸出（有效值）   0～120A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率               420VA
三并電流最大輸出時最大輸出功率   900VA
三并電流最大輸出時允許工作時間   10s
頻率范圍（基波）   20～1000Hz
諧波次數           1～20 次
  直流電流輸出
輸出精度   0.2級
電流輸出   0～±10A / 每相，0～±30A / 三并
最大輸出負載電壓   20V
  交流電壓輸出
輸出精度   0.2級
相電壓輸出（有效值）    0～120V
線電壓輸出（有效值）    0～240V
相電壓/線電壓輸出功率    80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數         1～20次
  直流電壓輸出
輸出精度   0.2級
相電壓輸出幅值   0～±160V
線電壓輸出幅值   0～±320V
相電壓/線電壓輸出功率   70VA / 140VA
開關量及時間測量

	工控型	備注
開關量輸入	8路	空接點：   1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出	4對	DC：220V／0.2A；AC：220V／0.5A
時間測量	測量范圍0.1ms ～ 9999s    測量精度0.1mS

  體積重量

	工控型
外形尺寸	410×360×200mm³
單機重量	20kg
供電電源	AC 220V±10%，50／60Hz
環境溫度	-10℃ ～ +50℃
