六相微機繼電保護測試儀生產廠家
更新時間:2019-09-19 點擊次數:
次
HKJB-1200六相微機繼電保護測試儀是武漢華電科儀電氣有限公司自主生產研發的六相繼電保護測試儀器,內置64位操作系統,也可外接筆記本電腦或臺式機進行操作,方便快捷,性能穩定。實時數字信號處理能力強,滿足現場大多數應用場景。
一、
性能特點
1、電壓電流輸出靈活組合 輸出達6相電壓6相電流,可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型,以及12相型輸出模式,既可兼容傳統的各種試驗方式,也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2、操作方式 單機電容觸摸LED顯示屏裝置內部WIN7-64位操作系統獨立運行,也可外接筆記本電腦或臺式機進行操作,方便快捷,性能穩定。
新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放,而非開關型功放,性能卓越。不會對試驗現場產生高、中頻干擾,而且保證了從大電流到微小電流全程都波形平滑精度優良。
3、高性能主機 輸出部分采用DSP控制,運算速度快,實時數字信號處理能力強,傳輸頻帶寬,控制高分辨率D/A轉換。輸出波形精度高,失真小線性好。采用了大量先進技術和精密元器件材料,并進行了專業化的結構設計,因而裝置體積小、重量輕、功能全、攜帶方便,開機即可工作,流動試驗非常方便。
4、軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。6相電流可方便進行三相差動保護測試。
5、具有獨立專用直流電源輸出 設有一路110V 及 220V專用可調直流電源輸出。
6、接口完整 裝置帶有USB通訊口,可與計算機及其它外部設備通信。
7、完善的自我保護功能 散熱結構設計合理,硬件保護措施可靠完善,具有電源軟啟動功能,軟件對故障進行自診斷以及輸出閉鎖等功能。

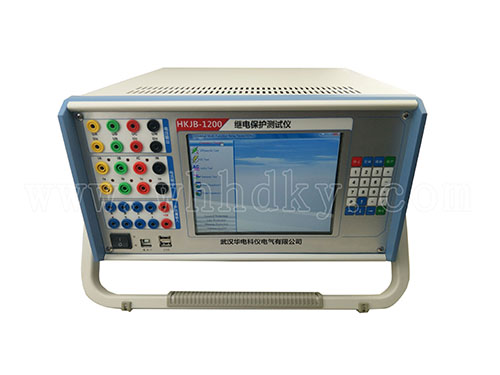

HKJB-1200六相微機繼電保護測試儀
二、
技術參數
參數
電流通道數
標準
6
相
電壓通道數
標準
6
相
交流電流輸出范圍
30
A /相或
180
A(六并)
直流電流輸出范圍
10
ADC /相
交流電壓輸出范圍
120
VAC / 相
直流電壓輸出范圍
160
VDC / 相
額定參數
交流電流輸出
6相電流輸出時每相輸出(有效值) 0~30A 輸出精度 0.2級
3相電流輸出時每相輸出(有效值) 0~60A
6相并聯電流輸出(有效值) 0~180A
相電流長時間允許工作值(有效值) 10A
相電流最大輸出功率 300VA
6相并聯電流最大輸出時最大輸出功率 1000VA
6相并聯電流最大輸出時允許工作時間 10s
頻率范圍(基波) 20~1000Hz
諧波次數 1~20 次
直流電流輸出
電流輸出 0~±10A / 每相 輸出精度 0.5級
最大輸出負載電壓 20V
交流電壓輸出
相電壓輸出(有效值) 0~120V 輸出精度 0.2級
線電壓輸出(有效值) 0~240V
相電壓 / 線電壓輸出功 80VA / 100VA
頻率范圍(基波) 20~1000Hz
諧波次數 1~20次
直流電壓輸出
相電壓輸出幅值 0~±160V 輸出精度 0.5級
線電壓輸出幅值 0~±320V
相電壓/ 線電壓輸出功率 70VA / 140VA
開關量
8路開關量輸入
空接點 1~20mA,24V
電位接點接入 “0”:0 ~ +6V; “1”:+11 V ~ +250 V
4對開關量輸出 DC:220 V/0.2 A;AC:220 V/0.5 A
時間測量范圍
0.1ms ~ 9999s , 測量精度 <0.1mS
三、相關鏈接
HKJB-1200G六相微機繼保儀:
http://kcj88.com/products/jdbhcs/201902126.html
HKJB-802三相微機繼電保護測試儀:
http://kcj88.com/products/jdbhcs/201902132.html
HKJB-702繼電保護測試儀:
http://kcj88.com/products/jdbhcs/201902130.html
HKG-601DG合并單元測試儀:
http://kcj88.com/products/jdbhcs/201902133.html
HKJB-Ⅱ單相繼電保護測試儀:
http://kcj88.com/products/jdbhcs/201902125.html
HKJB-III雙回路繼電保護校驗儀:
http://kcj88.com/products/jdbhcs/201902123.html
