單相繼電保護校驗儀參數介紹

一、產品概述

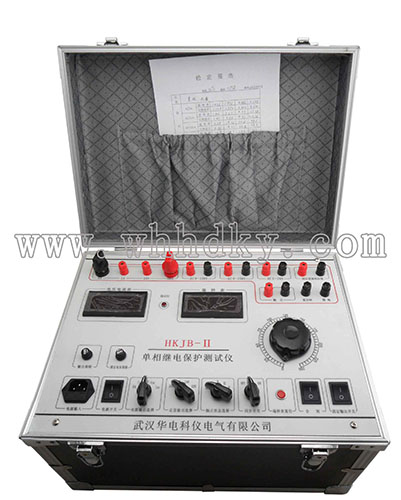

       HKJB-II型單相繼電保護校驗儀是我公司開發成功的新一代校驗裝置。該儀器內部的交直流電壓、電流源采用了最新的電源技術，使儀器在電路設計、器件選型、面板布局、內部結構設計上達到國內先進水平。該儀器具有功能完善、選材優良、測試項目數據清晰、操作簡單等優點，是電力繼保部門的首選設備。 二、技術指標
工作條件：
（1）、工作電源：AC220V+10%  50Hz
（2）、工作環境：  溫度：-10℃～40℃
                  濕度：≤85%
（3）、大氣壓：86～106Kpa
輸出電源：
（1）、交流電壓：0～250V/3A
（2）、交流電流：0～100A/7.5V
                0～20A/25V
                0～5A/5V
（3）、直流電壓：0～250V/3A
（4）、直流電流：0～20A/25V
（5）、恒定電壓輸出：DC24V DC48V DC110V DC220V
性能指標：
（1）、電流、電壓表：41/2位
（2）、數字毫秒表：0～99.9999s
功能：
（1）、量度繼電器：可測量電流、電壓繼電器的啟動值、返回值及其返回系數。
（2）、時間繼電器：可測量啟動值、返回值及其動作時間。
（3）、中間繼電器：可測量各類帶啟動線圈和保持線圈的中間繼電器的啟動值、返回值、保持值及其動作時間。
（4）、重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間和中間元件的測試。
（5）、差動繼電器：可進行直流勵磁試驗、制動特性試驗、伏安特性試驗。
（6）、其他各種非常見繼電器。
三、輸出電源的操作
交流電壓（0～250V）輸出：
將T1調至AC250V，合上同步開關，調節T4，J2端輸出0～250V交流電壓，X1顯示當前電壓值，電源輸出類型ACV的指示燈亮。
交流電流（0～5Ａ、0～20Ａ、0～100Ａ）輸出：
將T1調至AC5A（AC20A、AC100A），合上同步開關，調節T4，J1端輸出0～5A（0～20A、0～100A）交流電流，X1顯示當前電流值，電源輸出類型ACA的指示燈亮。
直流電壓（0～250V）輸出：
將T1調至DC250V，合上同步開關，調節T4，J3端輸出0～250V直流電壓，X1顯示當前電壓值，電源輸出類型DCV的指示燈亮。
直流電流（0～20A）輸出：
將T1調至DC20A，合上同步開關，調節T4，J4端輸出0～20A直流電流，X1顯示當前電流值，電源輸出類型DCA的指示燈亮。注意：調節電流時，嚴禁超過額定電流，否則損壞儀器。
恒定電壓輸出：
（1）、將T2調至24V，合上恒定輸出開關，J5端恒定電壓輸出直流電壓24V。
（2）、將T2調至48V，合上恒定輸出開關，J5端恒定電壓輸出直流電壓48V。
（3）、將T2調至110V，合上恒定輸出開關，J5端恒定電壓輸出直流電壓110V。
（4）、將T2調至220V，合上恒定輸出開關，J5端恒定電壓輸出直流電壓220V。
