      光數字繼電保護測試儀專業生產廠家HKG-103D(G)為華電科儀型號

      更新時間:2019-09-24   點擊次數:

      一、HKG-103D(G)光數字繼電保護測試儀簡述

              HKG-103D(G)光數字繼電保護測試儀產品采用高性能 PowerPC 處理器、大規模FPGA、以太網通信等技術,可支持 IEC60044-8(FT3)、IEC61850-9-1、 IEC61850-9-2 及GOOSE 光數字信號接入,為 IEC61850 繼電保護裝置、IED 等提供完整的測試方案。

      HKG-103D(G)光數字繼電保護測試儀廣泛用于變電站、保護生產廠家、電力科研院所/院校,可對以下設備進行測試:
      保護測控設備:變壓器差動、線路縱聯差動、距離、零序、工頻變化量等保護等;
      合并單元設備:對時/守時性能、離散度、額定延時、核相、規約一致性、網絡壓力、精度;
      智能終端設備:開入回路響應時間、跳合閘回路響應時間、網絡壓力、Goose風暴、虛端子、規約一致性;
      同步時鐘設備:對時性能、守時性能等;
      交換機設備:網絡壓力、VLAN等
      故障錄波設備、網絡報文記錄與分析裝置等。



      二、HKG-103D(G)光數字繼電保護測試儀主要性能特點

      SCD解析
              完整解析SCL文件(SCD、CID、ICD),并實現對SV、GOOSE信息的自動配置
      數字故障測試
              可模擬SV、GOOSE、FT3異常幀,如丟幀、錯序、抖動、雙A/D不一致、錯值、stNum/sqNum異常、CRC錯誤、品質位異常等。
      智能終端響應時間測試
              可測試智能終端開入回路、跳/合閘回路響應時間。
      GOOSE虛端子測試
              可模擬虛端子動作,對GOOSE鏈路進行點對點聯動測試。
      數字示波測試
              可自動探測SV、FT3、GOOSE報文并自動匹配SCD文件,分析報文離散度、異常幀、通道數據(幅值、相位)、波形等。
      同步時鐘測試
              可對合并單元裝置對時/守時性能、失步再同步性能進行測試。
      合并單元精度測試
              可對電子式互感器接入式、模擬小信號接入式合并單元精度進行測試。
      額定延時測試
              可對合并單元的額定延時進行測試。
      PCAP抓包分析
              可對SV、FT3、GOOSE報文進行抓包,自動標記異常幀并告警,支持PCAP文件導出。
      PCAP報文回放測試
              可對PCAP格式報文進行回放,支持報文幀內容任意編輯,支持定量/循環回放,支持巨包、碎包。
      網絡壓力測試
              可自由組合SV與Goose產生指定流量的報文輸出,可模擬GOOSE風暴輸出。
      保護裝置測試
              提供電流電壓、狀態序列、差動、諧波、低周減載、同期、系統振蕩、整組、阻抗特性、時間特性、Comtrade文件回放等測試。


      三、HKG-103D(G)光數字繼電保護測試儀主要技術參數

      光口數量  8對光纖網口 +  3對光纖串口
      光纖網口
              100Base-FX (100Mbit、多模光纖、全雙工)
              端口類型:ST       傳輸距離:>1Km
              支持協議:IEC61850-9-1、IEC61850-9-2(含點對點)、Goose
              性能: 一個光口可同時輸出10組SMV報文+16組Goose報文
              支持無link發送
              發送均勻性誤差<0.1us
              報文時間戳標記誤差<0.1us
      光纖串口
              2M~10M多模光纖
              端口類型:ST                 傳輸距離:>1Km
              支持協議:IEC60044-8擴展幀、國網擴展幀、許繼私有
              性能:發送均勻性誤差<0.1us
                        報文時間戳標記誤差<0.1us
      同步接口
             支持:GPS(內置)、PPS、IRIG-B(DC)、IEEE1588 P2P(或E2E)
             性能:GPS、PPS、IRIG-B(DC)同步時鐘誤差<1us
             1588的P2P模式下同步時鐘誤差<1us(1588接口與光纖網口復用)
             支持B碼發送。有GPS信號時用GPS時鐘,無GPS時用內部時鐘
      小信號輸出
             通道數:12路
             輸出類型:電壓型(可選4~20mA電流型)
             幅值輸出范圍:DC 0~10V  AC:0~7.07V  幅值精度:0.1% * 設定值 ± 1mv
             頻率范圍: 0  ~ 1000Hz              頻率精度:2mHz
             相位范圍: 0°~ 359.999°            相位精度:0.1°
             合閘角精度:0.1°                     通道同步性:<10μs
      開關量輸入
             路數:8路
             規格:10-250VDC或空接點,自動識別
             分辨率:1μs
             最大測量時間:4200S
      開關量輸出
             路數:8路(含4對高速開出)
             規格:空接點
             交直流開斷能力:0.5A,250V
      電源  AC:176V~250V 額定頻率:50Hz
      重量  6Kg
      尺寸(W*H*D):300 mm *140 mm *380 mm



      四、HKG-103D(G)光數字繼電保護測試儀面板詳解

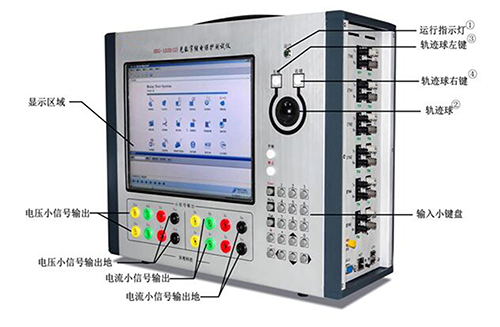

      HKG-103D(G) 面板


      注:①運行指示燈亮說明系統工作正常,否則系統異常;
             ②軌跡球相當于鼠標;
             ③相當于鼠標的左鍵,即確定;
             ④相當于鼠標的右鍵,即取消。

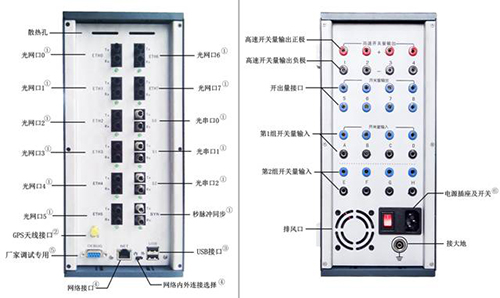

      光數字繼電保護測試儀工控型側面板指示說明圖
      HKG-103D(G) 左右兩側面板

      ①光通信口Tx表示發送,Rx表示接收;
      ②外接GPS天線;
      ③可接鍵盤、鼠標、移動硬盤或U盤等帶USB接口的外圍設備;
      ④網絡連接模式選擇,內:本機測試模式,使用內部工控機操作;外:可通過網絡外連筆記本電腦或臺式機;
      ⑤廠家售后服務專用;
      ⑥開關指示燈亮說明電源正常,否則指示燈滅。
