0.05級精度穩定可靠操作簡便交直流電表校驗裝置

一、產品概述

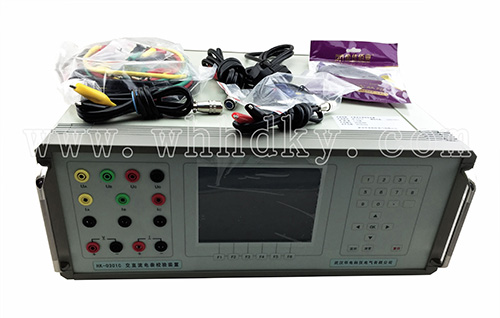

         本裝置（HK-0301C交直流電表校驗裝置）是按照檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG307-2006以及相關國家標準的要求而設計的三相0.05級表源一體化裝置。裝置中表的核心技術是用數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分也是用DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。顯示器采用6.5英寸TFT彩色液晶屏,圖表字符顯示請晰。
  二、主要功能和特點
1．可自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）、單相交流電能表和三相交流電能表（選項）以及直流電壓、電流表的基本誤差。
2．在測量交流電壓、電流、有功功率時，其準確度為 0.05級 ；由于裝置內設有高于60KHz工作頻率的數字/頻率轉換器（DFC）和多個電流量程，所以在測量電能時的準確度也能保證為0.05級。
3．可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
4．設有 RS-232 接口或USB接口。通過上位機軟件，由 PC控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。
5．設有大容量的非易失性存貯器，可存貯300塊被檢表的檢測原始數據，以供查閱和上傳。
三、技術指標
工頻交流輸出
    ·電壓量程   50V、100V、200V、400V、600V（800V可選），每相最大輸出容量  　20VA；
    ·電流量程　 0.5A、1A、2.5A、5A、10A、20A，每相最大輸出容量　  20VA；
    ·電壓、電流調節范圍      0～130%，
                調節細度      5×10－5；
    ·電壓、電流、有功功率及電能準確度     0.05%；
    ·無功功率及電能準確度                 0.1%；
    ·電流對同名相電壓的相位準確度         0.05°；
    ·頻率   調節范圍                      45～65Hz，
             調節細度　　　　　            0.001Hz，
             調定值準確度　　              0.01Hz；
    ·相位　 調節范圍　　0～359.99°，   調節細度  　0.01°，   調定值準確度    0.05°；
    ·電壓、電流輸出波形失真度    ≤0.3%；
    ·電壓、電流及功率輸出穩定度    ≤0.01%/60s (峰－峰值)
       ·諧  波    2～31次，    幅  度    0～20%，    相位細度    0.01°·N（N為諧波次數）。
 直流輸出
        ·電壓量程    75mV、75V、150V、300V、500V、1000V，最大輸出容量    20W；
        ·電流量程    0.5A、1A、2.5A、5A、10A、20A，最大輸出容量    20W；
        ·電壓、電流調節范圍    0～120%（1000V除外），
                    調節細度    5×10－5；
        ·電壓、電流輸出穩定度    ≤0.01%/60s（峰－峰值）；
        ·電壓調定值準確度    0.05%；
        ·電流調定值準確度    0.1%；
        ·75mV輸出（負載≥5Ω）準確度　 0.1%。
工作電源    單相  220V±10%，50Hz±5%。
使用環境　　溫度  20℃±10℃，相對濕度  ≤85%RH。
體積重量　　460×460×175mm3，約20kg。
