      變壓器局部放電在線監測系統生產廠家|功能|變壓器局放在線監測報

      更新時間:2017-08-10   點擊次數:


      產品關鍵字:變壓器局放在線監測系統,變壓器局放在線監測,變壓器局放監測系統

      什么是局部放電?

            當外加電壓在電氣設備中產生的場強,足以使絕緣部分區域發生放電,但在放電區域內未形成固定放電通道的這種放電現象,稱為局部放電。

             局部放電現象,主要指的是高壓電氣設備。

             電力設備絕緣在足夠強的電場作用下局部范圍內發生的放電。這種放電以僅造成導體間的絕緣局部短(路橋)接而不形成導電通道為限。每一次局部放電對絕緣介質都會有一些影響,輕微的局部放電對電力設備絕緣的影響較小,絕緣強度的下降較慢;而強烈的局部放電,則會使絕緣強度很快下降。這是使高壓電力設備絕緣損壞的一個重要因素。因此,設計高壓電力設備絕緣時,要考慮在長期工作電壓的作用下,不允許絕緣結構內發生較強烈的局部放電。對運行中的設備要加強監測,當局部放電超過一定程度時,應將設備退出運行,進行檢修或更換。

            下面是小編給大家推薦的一款我公司自主生產研發的HKC-B1000變壓器局放在線監測系統:

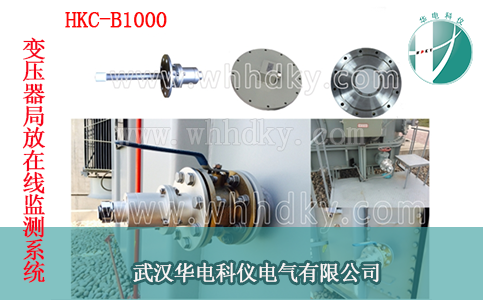

      HKC-B1000變壓器局放在線監測系統

      應用范圍

          HKC-B1000型變壓器局放在線監測系統為變電站變壓器局放實時在線監測裝置,主要適用于110kV及以上電壓等級的數字化變電站的局放在線監測、分析、遠程報警等,實現變電站檢修數字化。

      性能特點

      l  靈敏度高。匝絕緣的導線表面有尖角、毛刺,或者油箱及某些金屬結構件出現尖角等放電的檢測靈敏度可達5PC。

      l  穩定性好。選用優質傳感器,外接噪聲傳感器和特定濾波器,采用先進的檢測技術,配合軟件處理技術,使抗干擾性強,有效提高了儀器的穩定性。

      l  判斷準確。本裝置實時連續采樣,當檢測到的局部放電信號同時滿足設置的“閥值”、“密度”和“可信度”時,才判為異常,提高了判斷的準確性。

      l  完善的數據分析功能。裝置具有完善的記錄,分析變壓器運行過程中發生的局放現象,判定局放發生、發展規律,為檢修提供依據。

      l  就地和遠程報警。裝置設置就地聲光報警功能、遠程軟件界面報警功能。

      l  本裝置采用光纖通信,通信距離長、可靠。

      基本功能

      局部放電檢測

          裝置實時檢測并顯示電力設備中的局部放電現象,可以判定變壓器油中金屬顆粒、懸浮電位、內部電暈、固體絕緣內部缺陷、固體絕緣表面臟污等典型缺陷產生的局部放電信號;采用全數字化高速局放信號采集處理芯片,傳感器檢測頻帶可達到3GHz,并可根據需要選用其間的子頻段;檢測中心頻帶駐波比:<2.0。

      局部放電定位

          裝置提供局部放電初步定位功能,定位精度為變壓器內某一范圍。UHF信號傳播過程中衰減比較快,離開放電源的距離不同,放電信號的幅值顯著不同,因此,通過比較UHF放電信號的幅值可以進行放電的粗略定位。

      局部放電嚴重程度判定

          裝置基于局部放電信號的幅值、發生頻度、類型和發展趨勢,對局部放電的嚴重程度作出判斷,顯示故障信號及故障嚴重性報警,為絕緣狀態診斷提供重要判據。

      數據存儲和遠傳

          裝置能夠根據后臺軟件設定的時間和項目保存局部放電檢測的歷史數據,提供數據備份和恢復功能,數據存儲時間不小于2年。

      裝置能將實時采集數據及處理分析后數據實時傳送遠程監測診斷中心進行統一管理及診斷,并提供監測診斷中心分析與顯示軟件模塊或技術支持。

      通信要求

          裝置監測數據通過RS485通信方式接入變電站綜合處理單元,

      報警

      裝置根據檢測結果和設定的報警條件,在達到報警條件時,自動發出報警信號。

      報警方式:

      1)軟件顯示報警?刹捎瞄撝祱缶、關聯報警和趨勢報警等多種報警模式;可根據局部放電嚴重程度設置多個報警級別。

      2)就地報警。自動捕捉并記錄啟動報警的局放信號。

      監測裝置的可靠性

      裝置中的傳感器具有同主設備相同的使用壽命,現場IED及其它部件應具有8-10年的使用壽命。

      產品質保期為壹年,在質保期內供貨商免費更換所有配件、耗材,并承擔維護及通信費用,確保其產品能正常運行。

      詳細參數請參考http://kcj88.com/products.asp?id=667

      HKC-B1000變壓器局放在線監測系統最新報價

          武漢華電科儀電氣有限公司是成立于2011年,自成立之初,一直致力于變壓器局放在線監測系統設計,研發,生產,銷售以及服務,是一家優質的生產廠家。

          HKC-B1000變壓器局放在線監測系統是我公司自主的研發產品,您可以直接點擊右側的咨詢按鈕進行咨詢,也可以給我們留言,或者撥打客服電話:027-88933327  13163274270(售后服務)
