異頻線路參數測試儀是發電站、變電站等現場或?qū)嶒?yàn)室測試各種高壓輸電線路參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
那么，異頻線路參數測試儀接線錯誤會危及工作人員及現場的安全，那么究竟該如何去接線呢？接線的時候我們要主要什么呢？下面將以我公司最新生產的HKYXC-A型異頻線路參數測試儀的操作實例來為大家簡單介紹下：

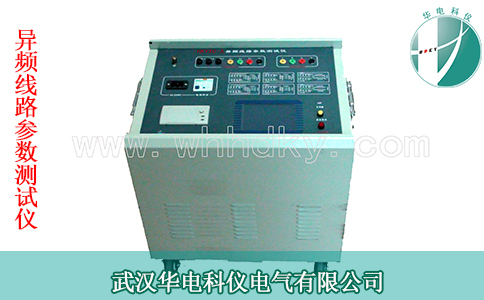

（點擊圖片了解HKYXC-A型異頻線路參數測試儀）
HKYXC-A型異頻線路參數測試儀參考接線（圖文）
測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，最后將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的安全。

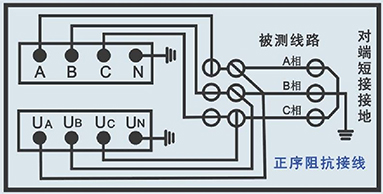

1、正序阻抗接線（如圖1），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。
圖1、正序阻抗接線
2、零序阻抗接線圖（如圖2）
圖2、零序阻抗接線

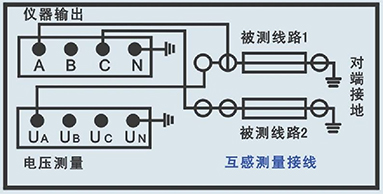

3、線路互感接線（如圖3）
圖3、線路互感接線
4、正序電容接線（如圖4），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。
圖4、正序電容接線
5、零序電容接線（如圖5）
圖5、零序電容接線

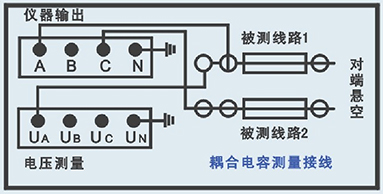

6、耦合電容接線（如圖6）
圖6、耦合電容接線
接線總結及注意事項：
★ 儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以消除測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。
★ 儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作安全性。
★ 儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。
★ 連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。
★ 在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備安全。
異頻線路參數測試儀廠家簡介及最新報價信息：
武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于電力電纜檢測設備的設計，研發，生產，銷售以及服務。是一家該系列產品專業廠家。
HKYXC-A異頻線路參數測試儀是我公司最新研發產品，您可以點擊右側“在線咨詢”，我們的在線客服會給您報價信息，或者您也可以直接撥打我公司銷售熱線：027-88933327 或 13163274270（售后服務）
