低壓脈沖方式
低壓脈沖用于測試電纜中電波傳播的速度、電纜全長、低阻故障（故障相電阻值低 于 1K）和開路故障及短路故障。
測量電纜故障時，電纜可視為一條均勻分布的傳輸線，根據傳輸線理論，在電纜一 端加上脈沖電壓，該脈沖按一定的速度（決定于電纜介質的介電常數和導磁系數）沿線 向遠端傳輸，當脈沖遇到故障點（或阻抗不均勻點）就會產生反射，且閃測儀記錄下發 送脈沖和反射脈沖之間的傳輸時間△T，則可按已知的傳輸速度 V 來計算出故障點的距離 Lx，Lx＝V•△T/2，如圖 8 所示：測全長則可利用終端反射脈沖：L＝V•T/2
同樣已知全長可測出傳輸速度：V＝2L/T 測試時，在電纜故障相上加上低壓脈沖，該脈沖沿電纜傳播直到阻抗失配的地方，如中間接頭、T 型接頭、短路點、斷路點和終端頭等等，在這些點上都會引起電波的反射， 反射脈沖回到電纜測試端時被測試儀接收。測試儀可以適時顯示這一變化過程。
根據電纜的測試波形我們可以判斷故障的性質，當發射脈沖與反射脈沖同相時，表 示是斷路故障或終端頭開路。當發射脈沖與反射脈沖反相時，則是短路接地或低阻故障。
02
沖閃方式
電力電纜的高阻故障（高阻故障：故障點的直流電阻大于該電纜的特性阻抗的故障 為高阻故障）幾乎占全部故障率的 90%以上。沖閃方式用于測試高阻泄漏性故障及高阻閃 絡性故障，大部分電纜高阻故障都可以使用沖閃方式測試。依據故障性質又分為沖擊高壓閃絡法（沖閃法）和直流高壓閃絡法（直閃法），下面分別介紹。 沖閃方式測試故障，一般采用電流取樣法。因電流取樣接線簡單，安全性高，波形易于識別，因此推薦使用電流取樣。根據接線圖連接完畢后，再用速度鍵選擇傳輸速度 或重新鍵入速度值。將輸入振幅旋鈕旋至 1/3 左右（注意：請微調），然后按采樣鍵，儀 器進入等待采樣狀態。

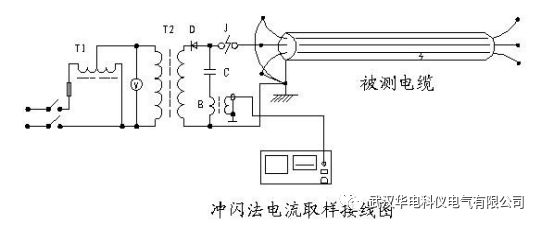

圖中：T1、為 3KVA/0.22KV 調壓器
T2、為 3KVA/50KV 交直流高壓變壓器
D、為高壓整流硅堆，大于 150KV/0.2A
C 、為高壓脈沖電容，容量 1∽2μF，耐壓小于 40KV V 、 為電壓表
B、為電流取樣器（配套附件）
以上設備除電流取樣器 B 之外，其余為外配設備。（注意必須將高壓放電棒與高壓地 線連接好方可試驗）

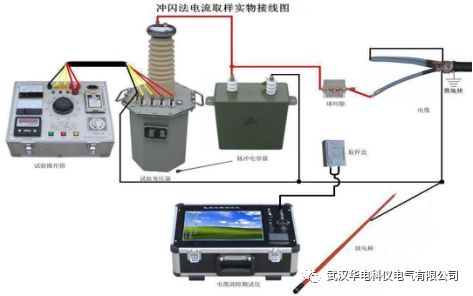

沖閃法現場故障測試接線示意圖（配試驗變壓器現場）

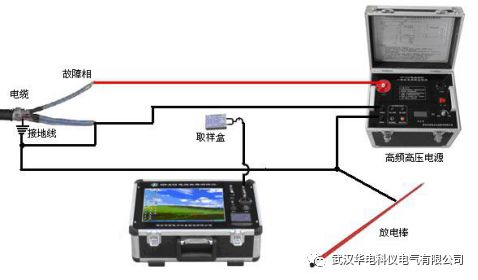

沖閃法現場故障測試接線示意圖（配高頻電源現場）

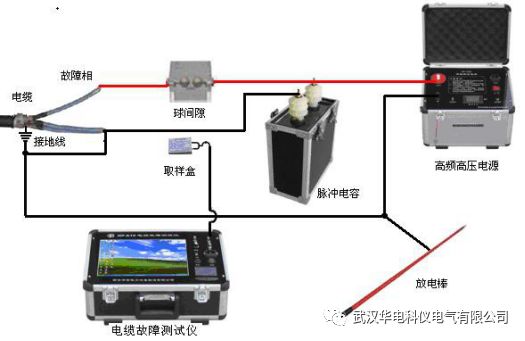

沖閃法現場故障測試接線示意圖（配高頻電源現場）
03
直閃方式

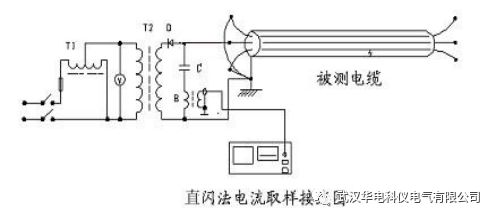

直閃法適用于測量高阻閃絡性故障。實際測試時，其操作方法和接線圖與沖閃法基
本相同（無球隙）。直閃法也分電壓取樣及電流取樣兩種方式。我們推薦使用電流取樣方 式。
直閃法電流取樣波形特點與沖閃法相同，定光標方式也相同，因此，敘述從略，使 用時可參照沖閃方式。用直閃法時一定要注意監視高壓電流，以防電流過大而燒壞高壓 變壓器。
高壓閃絡測試波形

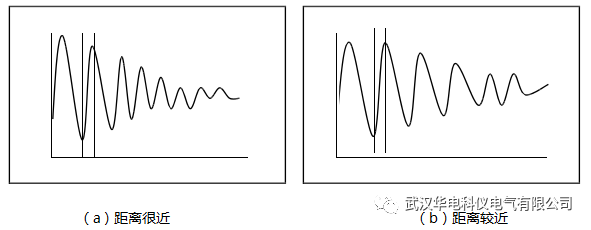

（1） 故障在測試始端的波形

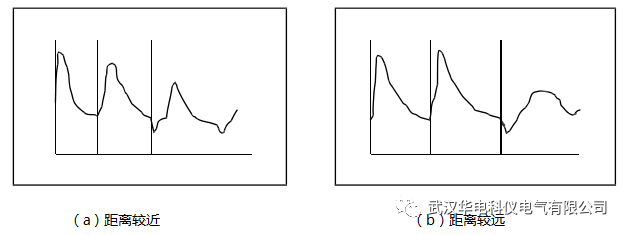

（2） 故障在中間段的波形

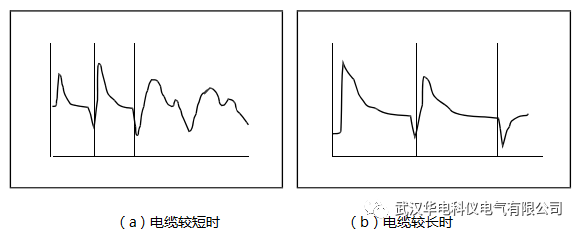

（3） 故障在測試終端的波形

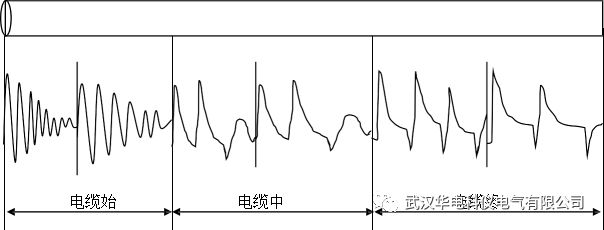

（4） 閃絡法測試波形的變化規律圖 下圖是我們根據閃絡測試法的波形而繪制的變化規律圖，只要仔細觀查分析就可看出它們中的變化規律。希望使用者一定要掌握標準波形以及它們?cè)诓煌瑓^(qū)間的 變化規律。
